ビューポート

1、2、あるいは 4 個のビューポートを通じてモデルや図面を見ることができます。

4 面ビューポートを開くには:

• (標準表示方向ツールバーの)4面ビュー (Four View) をクリックするか、ウィンドウ (Window) > ビューポート (Viewport) > 4面ビュー (Four View)をクリックします。

ウィンドウ（Window）メニューまたは標準表示方向（Standard Views）ツールバーから以下のビューポートを選択できます。

	ツールボタン名	表示されるビュー
	単一ビュー（Single View）	ユーザー定義
	2 面ビュー（水平）（Two View - Horizontal）	正面と平面（上面）
	2 面ビュー（垂直）（Two View - Vertical）	正面と右側面

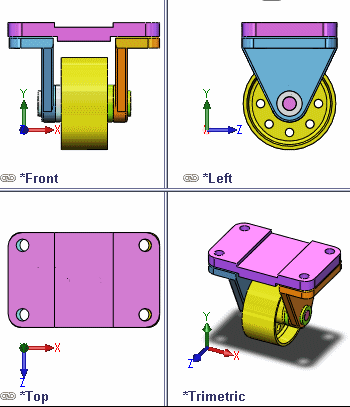

	4 面ビュー（Four View）	正面、右側面、平面（上面）、不等角投影（第3角法）あるいは正面、左側面、平面（上面）、不等角投影（第1角法）。 で、 > 第1角法 > (First Angle) または > 表示（Display） で ツール (Tools) または システム オプション (System Options) を指定します。

• それぞれのビューポートの左下のコーナーに現在の方向が表示されます。
• 異なる方向を選ぶには、表示方向 （ヘッズアップ ビュー ツールバー）をクリックします。
• 複数のビューポートから単一のビューポートに切り替えると、モデルはアクティブなビューポイントの表示方向になります。続いて、複数のビューポートに切り替えた場合、表示方向はデフォルト状態に戻ります。
• ビューポートがリンクされていない限り、それぞれのビューポートは独立して表示方向や回転を変更できます。
