계산된 인장 응력 영역을 선택하면(커넥터-볼트 PropertyManager), 프로그램이 수식에 따라서 볼트의 호칭된 단면의 최소 영역인 인장 응력 영역 (At)을 계산합니다. At = [(d3 + d2) / 2)]2 * π /4
- P = 피치, 두 인접 나사산 사이의 축 거리
- n = 1 / P, 인치 (ANSI) 당 또는 밀리미터 (ISO) 당 볼트 나사산의 수
- d = 호칭 볼트 섕크 직경

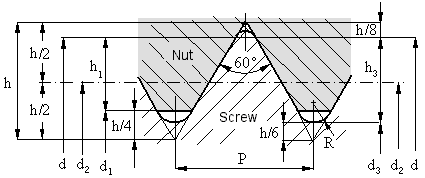

ISO 볼트 나사산
- d3 = d - 1.2268 * P
- d2 = d - 0.6495 * P
인장 응력 영역에 대한 수식은 다음과 같습니다. A
t = 0.7854 * [d - (0.9382 * P)]
2
P = 1 / n 결과를 At = 0.7854 * [d - (0.9382 / n)]2 로 대체, 여기서 d는 밀리미터로 주어지고, n은 나사산/밀리미터로 주어집니다.
ANSI 나사산
인장 응력 영역의 계산도 비슷하게 접근됩니다.
At = 0.7854 * [d - (0.9743 / n)]2, 여기서 d는 인치로 주어지고, n은 나사산/인치로 주어집니다.
참조: Industrial Press에서 출판된 Machinery's Handbook.
아래 표는 주요 ISO M 대형 나사산 볼트에 대한 호칭 볼트 직경 및 피치 값을 제공합니다.
표 1. ISO M 볼트 나사산 미터법, ISO 724 (DIN 13 T1)
| 호칭 지름 d(mm) |
피치 P(mm) |
| M 1.60 |
0.35 |
| M 2.00 |
0.40 |
| M 2.20 |
0.45 |
| M 3.00 |
0.50 |
| M 4.00 |
0.70 |
| M 4.50 |
0.75 |
| M 5.00 |
0.80 |
| M 6.00 |
1.00 |
| M 8.00 |
1.25 |
| M 10.00 |
1.50 |
| M 12.00 |
1.75 |
| M 16.00 |
2.00 |
| M 20.00 |
2.50 |
| M 24.00 |
3.00 |
| M 30.00 |
3.50 |
| M 36.00 |
4.00 |
| M 42.00 |
4.50 |
| M 48.00 |
5.00 |
| M 56.00 |
5.50 |
| M 64.00 |
6.00 |
