치수값 PropertyManager

이 PropertyManager를 여는 방법

치수(들)을 선택합니다.

다중 치수를 선택하면, 선택한 모든 치수에 적용되는 속성만 선택할 수 있습니다.

치수 보조 도구

스마트 또는 DimXpert (도면) 치수 도구를 사용하여 도면에 치수를 기입할 수 있습니다. DimXpert 을(를) 클릭하여 DimXpert(도면) 및 탭을 사용합니다. 탭을 사용합니다.

	스마트 치수 기입	스마트 치수 도구를 사용하여 치수를 작성할 수 있습니다.
	빠른 치수 조정	빠른 치수 선택기의 사용을 활성 또는 해제할 수 있습니다. 이 옵션을 선택하여 사용을 활성하고 선택을 해제하여 사용을 해제합니다. 이 설정은 모든 세션에 걸쳐 유지됩니다.
	DimXpert	도면용 DimXpert를 사용하여 완전 정의된 피처 (패턴, 홈, 포켓, 필렛 등)에 치수를 부가하고 치수를 배치 할 수 있습니다.

유형

유형

공차/정밀

	속성 표시기 값	현재 선택한 치수값을 선택합니다. 속성 표시기에서 여러 개의 값을 가진 치수에 사용합니다.
	공차 유형	목록에서 선택합니다. 치수 유형에 따라 사용 가능한 선택 목록이 달라집니다. 치수 공차와 정밀의 예제를 참조하십시오.
	최대 편차
	최소 편차
	단위 정밀	목록에서 소수점 뒤에 올 자릿수를 선택합니다.
	공차 정밀	공차값 소수점 뒤에 올 자릿수를 선택합니다.
	모델에 정밀 링크	불러온 치수에 대해, 단위 또는 공차 정밀의 변경 사항이 파라매트릭으로 모델과 연결됩니다.
	설정 (파트와 어셈블리에만 해당)	구속 치수에 대한 특정 설정에만 치수 공차를 적용합니다.
	분류 (맞춤, 공차 맞춤 또는 맞춤 (공차만))	구멍 맞춤 또는 축 맞춤(아래)을 선택하면, 다른 유형 목록(구멍 맞춤 또는 축 맞춤)이 필터링됩니다.
	구멍 맞춤과 축 맞춤 (맞춤, 공차 맞춤 또는 맞춤 (공차만).)	목록에서 선택하거나 문자를 타입합니다. 좌우 상칭 공차 (최대 편차와 최소 편차)는 구멍 맞춤이나 축 맞춤 옵션 중 하나만 선택했을 때 구멍 맞춤이나 맞춤 (공차만)에서 사용할 수 있습니다.
	맞춤 공차 표시 (맞춤, 공차 맞춤 또는 맞춤 (공차만))	분리선이 있는 세로 스택 분리선이 없는 세로 스택 선형 표시
	괄호 표시	괄호는 좌우 상칭, 대칭, 공차 맞춤 공차 유형에서만 사용할 수 있습니다. 괄호 옵션은 공차 맞춤 유형에서 구멍 맞춤이나 축 맞춤 옵션 중 하나만 선택했을 때 사용할 수 있습니다.

제 2 공차/정밀

모따기 치수에 사용됨. 도면에 모따기 치수 삽입을 참조하십시오.

주요 값

주요 값은(는) 구속하는 치수에 표시되고, 모델을 변경하기 위해 이 값을 변경할 수 있습니다. 치수 값을 변경할 수 있습니다. 참조되지 않은 치수의 경우 치수명을 바꿀 수 있습니다. 구속 (참조) 치수의 값과 이름을 표시되지만 이를 변경할 수 없습니다.

	이름	선택한 치수 이름.
	치수 값.	선택한 치수값.
	치수 덮어쓰기	주요 값을 덮어 쓰고 새 값을 입력하기 위해 선택합니다. 치수값 덮어쓰기를 선택하지 않으면, 치수가 원래 값으로 돌아갑니다. 치수값 덮어쓰기는 지오메트리가 변경될 때 자동으로 업데이트되지 않습니다. 원래 값 덮어쓴 값
	반대 방향	양수와 음수 사이의 치수 방향을 바꿉니다.

치수 문자

	괄호 붙여주기	구속된 (참조) 치수에 괄호를 표시하거나 표시하지 않을 수 있습니다. 기본적으로 괄호 안에 표시됩니다.
	치수 가운데 맞춤	치수 텍스트를 치수 보조선 사이로 끌어놓으면, 치수 텍스트가 치수 보조선 중심에 맞추어집니다.
	검사 치수
	문자 오프셋	지시선을 사용하여 치수선에서 치수 문자를 오프셋합니다.
	텍스트	중앙 문자 상자 안에 치수가 자동으로 <DIM>과 함께 나타납니다. 문자 상자 안에 포인터를 두고 문자를 삽입합니다. <DIM>을 삭제하면, 값 추가(XX.XX)를 클릭하여 값을 다시 입력할 수 있습니다. 어떤 치수 유형은 자동으로 문자 줄이 추가되기도 합니다. 예를 들어, 카운터보어 구멍의 속성 표시기는 구멍의 지름과 깊이를 표시해줍니다 (<MOD-DIAM><DIM><HOLE-DEPTH>xx). 가공 마법사로 작성한 구멍의 속성 표시기의 정보는 가공 마법사로부터 표시됩니다. 속성 표시기 변수 대화 상자에서 텍스트를 편집하고 변수를 삽입 할 수 있습니다.
		실선 지시선 및 정렬 텍스트가 있는 ISO 제도 표준 치수의 경우, 치수 텍스트 필드를 사용하여 텍스트를 치수선 위 또는 아래에 배치하거나 이중 치수 텍스트를 선형, 지름 및 반경 치수에 대한 치수선 위와 아래로 분할할 수 있습니다. 도구 > 옵션 > 문서 속성 > 치수 에서 도구이(가) 문서 속성(으)로 설정된 경우에만 텍스트를 분할할 수 있습니다. 실선 치수선 아래에서 두 번째 텍스트 상자를 사용합니다. 괄호와 검사 아웃라인이 서로 상단과 하단에 각각 적용될 수 있습니다.

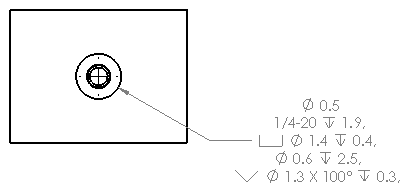

	속성 표시기 순서 바꾸기	고급 구멍 도구를 사용하여 작성된 구멍의 속성 표시기 순서를 바꿉니다. 속성표시기 순서 바꾸기가 선택됨 속성표시기 순서 바꾸기가 선택 취소됨 추가 텍스트를 포함하여 피처의 속성 표시기를 정의할 수 있습니다. 상단 텍스트 및 하단 텍스트에 포함할 텍스트를 입력합니다.
	근접 및 원거리 면의 메시지 전환	근점 텍스트 문자열과 원거리 텍스트 문자열을 전환하려면 선택합니다.
	양쪽 맞춤	문자를 가로로 정렬하고 지시선을 세로로 정렬할 수 있습니다. 왼쪽 맞춤 , 가운데 맞춤 , 오른쪽 맞춤 왼쪽 맞춤 가운데 맞춤 오른쪽 맞춤 위에 맞춤, 가운데 맞춤, 아래에 맞춤 위에 맞춤 가운데 맞춤 아래에 맞춤
	기호	포인터를 클릭하여 표준 기호를 원하는 곳에 삽입합니다. 기호 라이브러리에 액세스하려면 기호 아이콘이나 기호 라이브러리를 클릭합니다. 심볼 라이브러리 사용하기를 참조하십시오.
	모따기 치수 표시	거리 X 거리 거리 X 각도 각도 X 거리 C 거리 45°의 모따기에만 사용됩니다.

이중 치수

치수가 문서 단위계와 이중 단위로 표시되도록 지정합니다. 문서 속성 - 단위 에 두 단위가 모두 지정됩니다. 문서 속성 - 치수 에 대체 단위가 표시될 위치를 설정합니다. 이중 치수가 괄호 안에 표시됩니다.

	단위 정밀	목록에서 소수점 뒤에 올 자릿수를 선택합니다.
	공차 정밀	공차값 소수점 뒤에 올 자릿수를 선택합니다.
	모델에 정밀 링크	불러온 치수에 대해, 두 번째 단위의 공차 정밀 또는 단위의 변경 사항이 파라매트릭으로 모델과 연결됩니다.
	안쪽 올림	개별 치수 각각에 대해 안쪽 올림을 제어합니다.
	분할(T)	새 치수를 이중 치수로 설정하여 분리되지 않는 치수선 위와 아래를 분할하여 표시하려면 선택합니다. 도구 > 옵션 > 문서 속성 > 치수 에서 텍스트 위치가 실선 지시선, 정렬 문자로 설정된 경우에만 텍스트를 분할할 수 있습니다.
