지정 명명도 명명된 뷰와 같은 지정 명명도를 사용하여 도면 템플릿에서 뷰에 대한 방향, 위치 및 배율을 미리 선택할 수 있습니다. 나중에 PropertyManager에서 모델 삽입을 사용하여 모델이나 어셈블리 참조를 삽입할 수 있습니다. 지정 명명도가 있는 도면 문서를 문서 템플릿으로 저장할 수 있습니다. 상위 주제표준 도면뷰 관련 개념 표준3도 모델뷰 도면 내의 모델 파단도 모델에 상대적인 뷰 문서 템플릿 관련 태스크 도면에서의 분해도 공백도 명명도 추가 뷰 삭제 도면에 3D 뷰 삽입 관련 참조 모델뷰/지정 명명도/공백도/도면 뷰 PropertyManager 도면에 지정 명명도 삽입 도면에 지정 명명도 삽입하기 도면 문서에서 지정 명명도 (도면 도구 모음)을(를) 클릭하거나 삽입 > 도면뷰 > 지정 명명도을(를) 클릭합니다. 그래픽 영역을 클릭하여 뷰를 배치합니다. PropertyManager에서 옵션을 설정합니다. 를 클릭합니다. 삽입하면서 뷰를 적용할 수도 있고, 나중에 적용할 수도 있습니다. 지정 명명도에 투상도 삽입 지정 명명도에 투상도를 삽입할 수 있습니다. 예를 들어, 정면도를 삽입하면 윗면도와 우측면도를 투상하여 지정 표준3도를 작성할 수 있습니다. 투상도의 방향은 자동으로 정해지며, 원래 뷰에 맞추어 정렬됩니다. 투상도는 지정 명명도와 같은 특성을 갖습니다. 지정 명명도를 복사하여 붙여넣기 할 수 있습니다. 관련 태스크 투상도 작성 지정 명명도 삽입 끌기. 열려진 파트나 어셈블리 문서의 FeatureManager 디자인 트리에서 모델을 도면 문서로 끌어 놓습니다. 이 때, 모든 지정 명명도가 삽입됩니다. 모델 삽입. 지정 명명도를 오른쪽 클릭하고 모델 삽입을(를) 선택합니다. 다음 중 하나를 클릭합니다. 모델 삽입 PropertyManager에서 문서 열기 목록의 모델을 선택하거나 찾아보기을(를) 클릭하여 모델 파일을 찾아 지정합니다. 모델이 포함된 뷰를 선택합니다. 다른 창에서, 그래픽 영역이나 FeatureManager 디자인 트리에서 모델을 선택합니다. 을 클릭하면, 뷰와 투상도같은 모든 관련 뷰가 삽입됩니다. 선택 또는 찾아보기. 지정 명명도를 선택합니다. PropertyManager의, 모델 삽입 아래에서, 현재 작업에 열린 모델의 파트/어셈블리 목록에서 이름을 선택하거나 찾아보기를 누르고 모델 파일을 찾아 지정합니다. 을 클릭하면, 뷰와 투상도같은 모든 관련 뷰가 삽입됩니다.
지정 명명도 명명된 뷰와 같은 지정 명명도를 사용하여 도면 템플릿에서 뷰에 대한 방향, 위치 및 배율을 미리 선택할 수 있습니다. 나중에 PropertyManager에서 모델 삽입을 사용하여 모델이나 어셈블리 참조를 삽입할 수 있습니다. 지정 명명도가 있는 도면 문서를 문서 템플릿으로 저장할 수 있습니다. 상위 주제표준 도면뷰 관련 개념 표준3도 모델뷰 도면 내의 모델 파단도 모델에 상대적인 뷰 문서 템플릿 관련 태스크 도면에서의 분해도 공백도 명명도 추가 뷰 삭제 도면에 3D 뷰 삽입 관련 참조 모델뷰/지정 명명도/공백도/도면 뷰 PropertyManager 도면에 지정 명명도 삽입 도면에 지정 명명도 삽입하기 도면 문서에서 지정 명명도 (도면 도구 모음)을(를) 클릭하거나 삽입 > 도면뷰 > 지정 명명도을(를) 클릭합니다. 그래픽 영역을 클릭하여 뷰를 배치합니다. PropertyManager에서 옵션을 설정합니다. 를 클릭합니다. 삽입하면서 뷰를 적용할 수도 있고, 나중에 적용할 수도 있습니다. 지정 명명도에 투상도 삽입 지정 명명도에 투상도를 삽입할 수 있습니다. 예를 들어, 정면도를 삽입하면 윗면도와 우측면도를 투상하여 지정 표준3도를 작성할 수 있습니다. 투상도의 방향은 자동으로 정해지며, 원래 뷰에 맞추어 정렬됩니다. 투상도는 지정 명명도와 같은 특성을 갖습니다. 지정 명명도를 복사하여 붙여넣기 할 수 있습니다. 관련 태스크 투상도 작성 지정 명명도 삽입 끌기. 열려진 파트나 어셈블리 문서의 FeatureManager 디자인 트리에서 모델을 도면 문서로 끌어 놓습니다. 이 때, 모든 지정 명명도가 삽입됩니다. 모델 삽입. 지정 명명도를 오른쪽 클릭하고 모델 삽입을(를) 선택합니다. 다음 중 하나를 클릭합니다. 모델 삽입 PropertyManager에서 문서 열기 목록의 모델을 선택하거나 찾아보기을(를) 클릭하여 모델 파일을 찾아 지정합니다. 모델이 포함된 뷰를 선택합니다. 다른 창에서, 그래픽 영역이나 FeatureManager 디자인 트리에서 모델을 선택합니다. 을 클릭하면, 뷰와 투상도같은 모든 관련 뷰가 삽입됩니다. 선택 또는 찾아보기. 지정 명명도를 선택합니다. PropertyManager의, 모델 삽입 아래에서, 현재 작업에 열린 모델의 파트/어셈블리 목록에서 이름을 선택하거나 찾아보기를 누르고 모델 파일을 찾아 지정합니다. 을 클릭하면, 뷰와 투상도같은 모든 관련 뷰가 삽입됩니다.

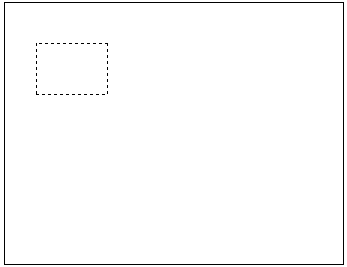

도면에 지정 명명도 삽입 도면에 지정 명명도 삽입하기 도면 문서에서 지정 명명도 (도면 도구 모음)을(를) 클릭하거나 삽입 > 도면뷰 > 지정 명명도을(를) 클릭합니다. 그래픽 영역을 클릭하여 뷰를 배치합니다. PropertyManager에서 옵션을 설정합니다. 를 클릭합니다. 삽입하면서 뷰를 적용할 수도 있고, 나중에 적용할 수도 있습니다.

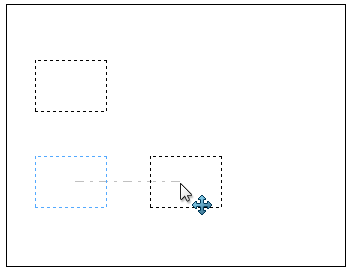

지정 명명도에 투상도 삽입 지정 명명도에 투상도를 삽입할 수 있습니다. 예를 들어, 정면도를 삽입하면 윗면도와 우측면도를 투상하여 지정 표준3도를 작성할 수 있습니다. 투상도의 방향은 자동으로 정해지며, 원래 뷰에 맞추어 정렬됩니다. 투상도는 지정 명명도와 같은 특성을 갖습니다. 지정 명명도를 복사하여 붙여넣기 할 수 있습니다. 관련 태스크 투상도 작성

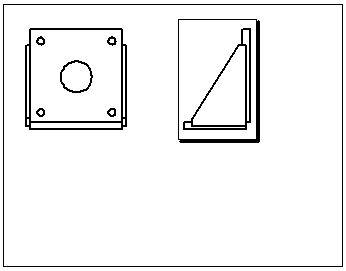

지정 명명도 삽입 끌기. 열려진 파트나 어셈블리 문서의 FeatureManager 디자인 트리에서 모델을 도면 문서로 끌어 놓습니다. 이 때, 모든 지정 명명도가 삽입됩니다. 모델 삽입. 지정 명명도를 오른쪽 클릭하고 모델 삽입을(를) 선택합니다. 다음 중 하나를 클릭합니다. 모델 삽입 PropertyManager에서 문서 열기 목록의 모델을 선택하거나 찾아보기을(를) 클릭하여 모델 파일을 찾아 지정합니다. 모델이 포함된 뷰를 선택합니다. 다른 창에서, 그래픽 영역이나 FeatureManager 디자인 트리에서 모델을 선택합니다. 을 클릭하면, 뷰와 투상도같은 모든 관련 뷰가 삽입됩니다. 선택 또는 찾아보기. 지정 명명도를 선택합니다. PropertyManager의, 모델 삽입 아래에서, 현재 작업에 열린 모델의 파트/어셈블리 목록에서 이름을 선택하거나 찾아보기를 누르고 모델 파일을 찾아 지정합니다. 을 클릭하면, 뷰와 투상도같은 모든 관련 뷰가 삽입됩니다.
