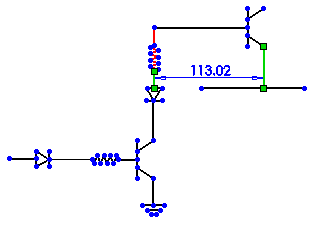

두 개의 스케치 요소 사이에 수평 치수를 부가합니다. 수평 방향은 현 스케치의 방향으로 정의됩니다.
- 열린 스케치에서 수평 치수
(치수/구속조건 도구 모음)를 클릭하거나 을 클릭합니다.포인터가
로 바뀝니다.
- 치수를 부가할 두 요소 클릭합니다.
Esc을(를) 누르면 이전 선택의 실행을 취소할 수 있습니다. 예를 들어
수평 치수
도구를 사용하여 여러 요소의 치수를 기입한 경우
Esc을(를) 눌러 마지막 선택 항목의 실행을 취소할 수 있습니다. 이 기능은 치수를 작성하지 않을 요소를 실수로 선택한 경우 유용합니다.
-
수정 상자에서 값을 설정하고
을(를) 클릭합니다.
- 원하는 위치에 클릭하여 치수를 부가합니다.
