Tworzenie zaczepu i szczeliny

Aby utworzyć zaczep i szczelinę:

  1. Otworzyć plik katalog_systemowy:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2018\samples\whatsnew\sheet metal\tab_and_slot.sldprt.
  2. Kliknąć Zaczep i szczelina (pasek narzędzi Arkusz blachy) lub Wstaw > Arkusz blachy > Zaczep i szczelina.
  3. W menedżerze właściwości PropertyManager:
    1. W części Odstępy, wybrać Jednakowe odstępy i ustawić Liczbę wystąpień na 7.
    2. W obszarze Zaczepy ustawić długość na 5 mm, wysokość na Na odległość, a wartość wysokości zaczepu na 5mm.

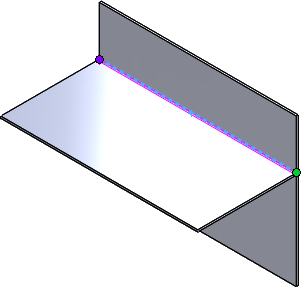

  4. W obszarze graficznym:
    1. Wybrać przedstawioną krawędź dla opcji Krawędź zaczepu .

    2. Wybrać przedstawioną ścianę tylną dla opcji Ściana szczeliny.
  5. Kliknąć .
