Conector - Parafuso

Um Parafuso pode conectar dois componentes, vários componentes ou um componente e o solo. Você pode definir parafusos através de uma pilha mista de corpos sólidos, de casca e de chapa metálica. Você também pode definir um parafuso selecionando entidades do mesmo componente.

Exemplo

Tipo


Padrão ou com rebaixo com porca

Aresta circular do furo da cabeça do parafuso e aresta circular do furo da porca do parafuso

Selecione uma aresta para definir, respectivamente, o local da cabeça do parafuso e da porca.

Mesmo diâmetro de cabeça e porca

Selecione se a cabeça do parafuso tiver o mesmo diâmetro da porca.

Diâmetro da cabeça e Diâmetro da porca

Defina as unidades e valores dos diâmetros da cabeça e da porca do parafuso. Por padrão, o programa multiplica o diâmetro da haste por um fator de 1,5 para obter o diâmetro da cabeça.

Diâmetro da haste do parafuso

Defina as unidades e o valor do diâmetro da haste.

Escareado com porca

Face cônica

Selecione uma aresta cônica para definir a cabeça do parafuso.

Aresta circular do furo da porca de parafuso

Veja a descrição anterior.

Diâmetro da porca e Diâmetro da haste do parafuso

Veja a descrição anterior. Por padrão, o programa multiplica o diâmetro da haste por um fator de 1,5 para obter o diâmetro da porca.

Parafuso padrão ou com rebaixo

Aresta circular do furo da cabeça do parafuso

Veja a descrição anterior.

Face(s) de rosca

Selecione as faces do furo de um componente em contato com as roscas.

Diâmetro da cabeça e Diâmetro da haste do parafuso

Veja a descrição anterior. Por padrão, o programa multiplica o diâmetro da haste por um fator de 1,5 para obter o diâmetro da cabeça.

Parafuso escareado

Face cônica

Veja a descrição anterior.

Face(s) de rosca

Veja a descrição anterior.

Diâmetro da haste do parafuso

Veja a descrição anterior.

Parafuso de fundação

Aresta circular do furo da porca de parafuso

Veja a descrição anterior.

Plano alvo

Selecione um plano para modelar uma parede virtual. Você precisa definir uma condição de contato Parede virtual para impedir a penetração na fundação.

Diâmetro da porca e Diâmetro da haste do parafuso

Veja a descrição anterior. Por padrão, o programa multiplica o diâmetro da haste por um fator de 1,5 para obter o diâmetro da porca.

O valor de Diâmetro da haste do parafuso precisa ser igual ou menor que os diâmetros das Faces(s) de rosca.

Ajuste preciso

Marque esta opção se o raio da haste for igual ao raio das faces cilíndricas associadas a pelo menos um dos componentes. Uma face cilíndrica definida como Ajuste apertado é rígida e deforma com a haste como um corpo rígido.

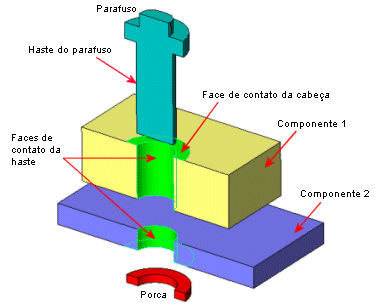

Faces de contato da haste Selecione uma ou mais faces cilíndricas que estão em contato com a haste. Se você selecionar múltiplas faces de um componente, elas precisam ter o mesmo eixo e raio.

Material

Por padrão, o Simulation seleciona Liga de aço na Biblioteca de Materiais do SOLIDWORKS como o material para parafusos.
  Personalizado Defina suas próprias propriedades. Defina Unidades , Módulo de Young , Coeficiente de Poisson e Coeficiente de expansão térmica .
Propriedades de material dependentes de temperatura para os materiais atribuídos aos parafusos não são aceitas. Somente as propriedades constantes do material são aceitas para os parafusos.
  Biblioteca Clique em Selecionar material para abrir a caixa de diálogo Material.
O programa não mantém o link para a biblioteca selecionada. Se você editar a biblioteca, as alterações não serão atualizadas para o parafuso.
  Incluir massa Inclui a Massa do parafuso na análise.

Dados de resistência

  Área de tensão de tração conhecida. Selecione esta opção se a área de tensão de tração (área mínima da seção rosqueada do parafuso) for conhecida.
  Área de tensão de tração calculada.
Selecione esta opção para que o programa calcule a área de tensão de tração do parafuso.
At = 0,7854 * [Dn- ( 0,9382 / n)] ^2 Dn = diâmetro nominal do eixo
At = área de tensão de tração p = passo da rosca
  n = 1/p = contagem de roscas ou TPI (roscas/mm ou roscas/pol)

Área de tensão de tração

Defina a área de tensão de tração conhecida do parafuso.

Contagem de roscas

Digite o número de roscas por polegada, ou por milímetro, medidas ao longo do comprimento do componente de fixação.

Resistência do parafuso

Defina a resistência do material do parafuso e sua unidade.

Há três parâmetros de resistência comumente usados para estimar a falha de parafusos. Limite de escoamento, Resistência máxima e Resistência de prova (90% do Limite de escoamento). O parâmetro mais comumente usado é o Limite de escoamento, ou grau, do material do parafuso, mas os usuários devem escolher o valor de resistência mais apropriado para a aplicação.

Fator de segurança

Defina o fator de segurança para aprovação/reprovação na verificação do projeto de parafuso. O parafuso falha quando sua carga combinada excede a proporção 1/Fator de segurança.

  Incluir massa Inclui a Massa do parafuso na análise.

Pré-carregamento

Marque esta opção se o raio da haste for igual ao raio das faces cilíndricas associadas a pelo menos um dos componentes. Uma face cilíndrica definida como Ajuste apertado é rígida e deforma com a haste como um corpo rígido.

Unidades de medida
Axial Selecione esta opção se a carga axial no parafuso for conhecida.
Torque Selecione esta opção se o torque usado para apertar o parafuso for conhecido.
Fator de atrito (K)
O programa usa esse fator para calcular a força axial de um determinado torque.
Para um parafuso COM porca, o torque é aplicado na porca F = T/(K*D)
Para um parafuso SEM porca, o torque é aplicado na cabeça F = T/(K*D*1.2)
Onde F = força axial no parafuso, T = torque aplicado, K = fator de atrito e D = diâmetro principal da haste.

Opção avançada

  Série de parafusos Selecione para aparafusar mais de dois componentes. Para estudos não lineares, é possível aparafusar mais de dois componente sólidos.

. Selecione as faces cilíndricas de corpos sólidos, ou arestas circulares de superfícies de casca, dos componentes do meio. Para estudos não lineares, selecione uma face cilíndrica de um corpo sólido.

As faces cilíndricas dos componentes que formam a série de parafusos devem ser coaxiais. Caso não haja o desalinhamento do eixo de referência, a tolerância máxima é de 10% do menor raio das faces cilíndricas selecionadas.
  Parafuso simétrico Se um ou mais planos de simetria cruzarem o parafuso, você pode definir um parafuso simétrico.

Geometria de referência Para parafusos de meia simetria, selecione o plano ou a face plana da simetria.

Se você usar parafusos simétricos, insira ½ ou 1/2 do valor total de pré-carregamento e ½ ou 1/4 da massa total do parafuso, conforme o tipo de simetria selecionado. Além disso, quando você lista forças de parafuso após executar um estudo, os resultados são 1/2 ou 1/4 da força total.

Configurações de símbolo

  Editar cor... Selecione uma cor para os símbolos.
Tamanho do símbolo Defina o tamanho dos símbolos.
  Exibir visualização Ativa/desativa a visibilidade do parafuso na área de gráficos.

Notas

  • Disponível para estudos estáticos e não lineares. Não disponível para cascas compostas.
  • A fórmula de conector de parafuso é uma aproximação de um comportamento não linear complexo. Ele fornece resultados precisos quando os parafusos estão sob tensão. Nos cenários de carregamento em que os parafusos estão sob cargas compressivas, as forças axiais dos conectores de parafuso podem não ser precisas. Nesses casos, um decréscimo na força pré-carregamento do parafuso pode resultar no seu "afrouxamento" e na perda do contato entre o parafuso e os componentes. Este comportamento não pode ser capturado pela fórmula do conector de parafuso no Simulation. Para esses casos, modele o parafuso real e defina conjuntos de contato sem penetração entre o parafuso e os componentes.
  • Pode ser necessário definir condições de contato para impedir interferências, como indicado:

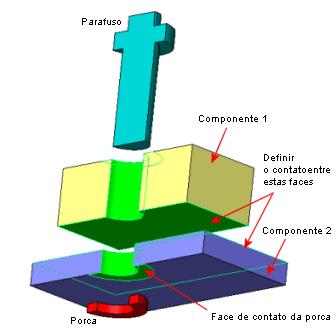

    Definir o contato entre estas duas faces. Você pode definir um contato global, de componentes ou local. Você não precisa definir contatos quando as faces inicialmente não se encontram em contato, ou quando não venham a entrar em contato durante o carregamento.
  • Você tem a opção de considerar as espessuras de casca para o contato Sem penetração entre duas superfícies de casca nos estudos estáticos.
  • Série de furos
    • Quando você adiciona um parafuso a um furo em uma série de furos, o software permite a propagação dos parafusos para todos os outros furos da série.
    • O software agrupa os conectores em uma pasta separada com base na série de furos.
    • A edição de qualquer parafuso do grupo é aplicada a todos os conectores da série.
    • Você pode dissolver a série de parafusos e quebrar o vínculo entre eles para poder editar cada recurso separadamente. Clique com o botão direito na pasta que contém a série e selecione Dissolver série de parafusos.
    • É possível restaurar uma série de conectores que foi dissolvida. Clique com o botão direito na pasta que contém a série e selecione Restabelecer série de parafusos.
