Você pode usar as opções da ferramenta Rosca para criar roscas helicoidais em corpos cilíndricos. Você precisa trabalhar com cuidado, pois a interação destas opções, muitas vezes, provoca erros sutis.
Siga estas orientações para evitar erros.
Crie somente uma linha de centro vertical que começa na origem.
O SOLIDWORKS usa somente uma linha de centro vertical para definir o passo da rosca, ignorando as demais. Se você desenhar mais de uma linha central, pode não ter certeza de qual está sendo usada.

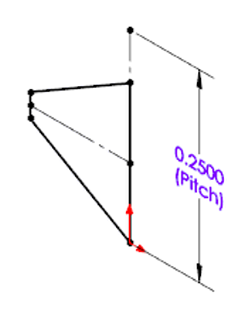

Certifique-se de que a linha de centro é mais alta que o perfil.
Certifique-se de que a linha de centro é mais alta que o perfil. A altura do passo deve ser maior do que o perfil entre as revoluções. Se não for, as revoluções podem se cruzam entre si.
Os passos são definidos de maneira diferente em polegadas e unidades métricas.
Ao definir roscas em polegadas, os passos são definidos em termos de revoluções por unidade de medida (por exemplo, roscas por polegada).
Ao definir roscas em unidades métricas, os passos são definidos em termos de unidades de medida por revolução (por exemplo, milímetros por rosca).
Se você não criar uma linha de centro, o SOLIDWORKS considera um passo de uma revolução por modelo de comprimento de unidade (por exemplo, uma rosca por polegada ou um milímetro por rosca).
Criar somente um contorno fechado em um esboço.
O SOLIDWORKS só pode usar um contorno fechado para definir uma rosca. Criar mais de um contorno fechado em um esboço causa um erro.
|
|
| Um contorno fechado é permitido |
Diversos contornos são inválidos |
O SOLIDWORKS utiliza apenas um esboço ativo em uma configuração.
O SOLIDWORKS usa o primeiro esboço ativo e ignora os outros. Suprima todos os esboços, menos um, assim você saberá qual o SOLIDWORKS está usando para criar a rosca.
Tome cuidado se você substituir o diâmetro padrão e o passo.
O PropertyManager Rosca permite sobrescrever o diâmetro padrão e o passo. Tenha cuidado para que suas alterações não criem um erro (por exemplo, pela definição de um diâmetro para a rosca que seja inconsistente com o diâmetro do cilindro). Se cometer um erro, você pode retornar o diâmetro e o passo aos valores predeterminados usando os controles de substituição do passo.
Não leve muito em consideração um nome de perfil.
Os nomes dos perfis são representações da forma do perfil, mas não necessariamente da geometria que criam. Não suponha que um nome de perfil indique a geometria final da rosca.
Usar peças de recursos de biblioteca para criar perfis.
Quando você cria um perfil a partir do zero, comece com os métodos de Peça de recurso de biblioteca ou um perfil fornecido com o software SOLIDWORKS.
O diretório predefinido para armazenar perfis de rosca é C:\ProgramData\SolidWorks\SOLIDWORKS YYYY\Thread Profiles.
Tome cuidado com as relações espaciais, especialmente corte e offset.
Não altere os perfis, pois isso torna a rosca inconsistente com a forma subjacente. Por exemplo, você pode ter um perfil com uma rosca de corte que funcione bem nos eixos, mas não nos furos, então pode ser necessário alterar para a extrusão de um furo. Ou você pode ter um perfil que funciona bem, mas que está com o offset muito longe e perde o contato com o eixo subjacente. Se você receber um aviso de erro depois de alterar o offset, inverta a alteração e tente um valor menor para o offset.
|
|
| No contexto |
Fora de contexto |
