Criação de uma rosca de corte

  1. Abra um arquivo de peça.
    O diâmetro do cilindro é 6 mm. Embora você também possa criar um perfil de rosca de 6 mm, você é capaz de criar qualquer perfil no cilindro. O perfil da rosca não é ditado pelo diâmetro do furo ou eixo.

  2. Clique em Inserir > Recursos > Rosca.
  3. Na área de gráficos, selecione a aresta superior do cilindro.
  4. No PropertyManager, em Especificação:
    1. No Tipo, selecione Metric Die.
    2. Defina o Tamanho como M6x1.0.

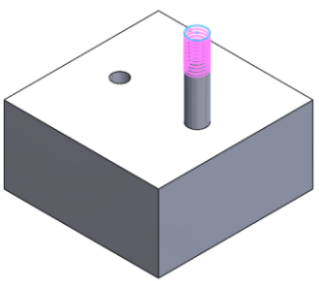

    A cor da visualização varia dependendo da Configuração de esquemas de cores nas Opções do sistema, em Gráficos temporários, Remover material e Adicionar material.
  5. Em Local da rosca:
    1. Clique em Offset.
    2. Clique em Inverter direção.
    3. Defina Distância de offset como 1,00 mm.
  6. Em Condição final, clique em Manter comprimento da rosca.

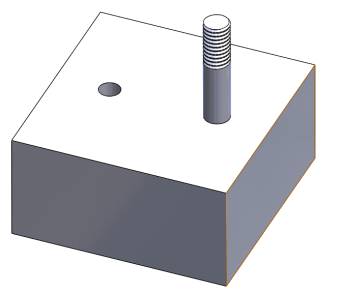

    O perfil da rosca é atualizado de 10 para 11 milímetros de comprimento.

  7. Clique em .
