Criar vistas explodidas (Montagens)

Você cria as vistas explodidas selecionando e arrastando peças na área de gráficos, criando uma ou mais etapas de explosão.

Para criar uma vista explodida:

  1. Siga um destes procedimentos:
    • Clique em Vista explodida .
    • Clique em Inserir > Vista explodida.
    • No ConfigurationManager , clique com o botão direito do mouse no nome da configuração e e clique em Nova vista explodida.
  2. Selecione um ou mais componentes a incluir na primeira etapa de explosão.

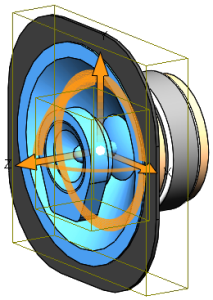

    No PropertyManager, os componentes são exibidos na Explodir componentes da etapa . As alças de rotação e translação aparecem na área de gráficos.

    Para mover ou alinhar as alças:

    • Arraste a esfera central.
    • Pressione Alt + arraste a esfera central ou um braço e solte-o em uma aresta ou face para alinhar a alça de translação com ela ou ele.
    • Pressione Alt + arraste a esfera central ou um círculo e solte em uma aresta ou superfície curva para alinhar uma alça de rotação à aresta ou superfície curva.
    • Clique com o botão direito na esfera central e selecione Alinhar a, Alinhar com o componente de origem ou Alinhar com a origem da montagem.
    • No PropertyManager, em Configurações, selecione Girar sobre cada origem do componente.
  3. Arraste uma alça de translação ou rotação para mover os componentes selecionados.
  4. Modificar os valores ou as direções de explosão conforme necessário:
    Opção Descrição
    Inverter direção Inverte a direção da translação.
    Distância de explosão Especifica a distância de translação.
    Inverter direção Inverte a direção da rotação.
    Ângulo de explosão Especifica o ângulo de rotação.
  5. Em Configurações, clique em Concluído.
    A etapa de explosão é exibida em Etapas de explosão. O PropertyManager está desmarcado e pronto para a próxima etapa de explosão.
  6. Crie mais etapas de explosão conforme necessário e clique em .

    O recurso vista explodida, ExplView , aparece no ConfigurationManager na configuração na qual a vista explodida foi criada. As etapas explodidas estão listadas na vista explodida. Cada configuração pode ter várias vistas explodidas.
