Você pode criar etapas de vista explodida que giram um componente com ou sem translação linear.
Para criar uma vista explodida em uma montagem, clique em .
Para incluir uma rotação em uma etapa de vista explodida:
- Com o PropertyManager aberto, selecione os componentes para girar na etapa de explosão.

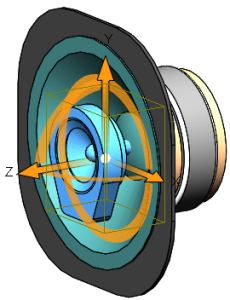

As alças de rotação e translação são exibidas.
- Selecione uma alça de sentido de rotação e gire para uma posição desejada.
Você pode incluir rotação e translação na mesma etapa de explosão. Você pode também editar a distância de translação da etapa de explosão e os valores do ângulo de rotação no PropertyManager.
- Para concluir a etapa de explosão, clique em Concluído.
