Se você tem componentes com dois furos, é possível posicionar os componentes mesmo quando a distância entre os furos não é a mesma.
Você pode alinhar o posicionamento para resolver exatamente com o primeiro ou o segundo posicionamento concêntrico e aplicar o deslocamento para o posicionamento concêntrico que não está alinhado. Ou você pode aplicar o deslocamento igualmente aos dois conjuntos de furos posicionados. Você também pode especificar uma tolerância permitida, além da qual os posicionamentos desalinhados sobredefinirão a montagem e um erro será exibido.
Para permitir posicionamentos desalinhados:

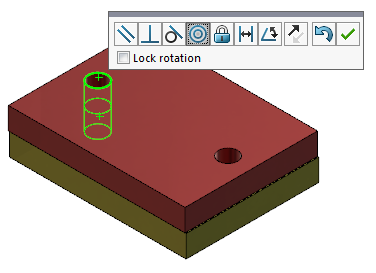

- Em uma montagem, adicione um posicionamento concêntrico entre o primeiro par de furos.
- Adicione um posicionamento concêntrico entre o segundo par de furos.
-
Na caixa de diálogo, clique em Criar este posicionamento usando opções de desalinhamento.
Se você não vir Criar este posicionamento usando opções de desalinhamento na caixa de diálogo, vá para e selecione a opção Permitir criação de posicionamentos desalinhados.
- No PropertyManager, selecione Alinhar posicionamento vinculado para o tipo de desalinhamento.
- Clique em
. Na área de gráficos, clique em Vista de seção
(barra de ferramentas de visualização transparente) e aumente o zoom para visualizar as arestas de cada posicionamento. Observe a folga entre a superfície e a aresta do segundo posicionamento.
| O primeiro posicionamento está resolvido exatamente |
 |

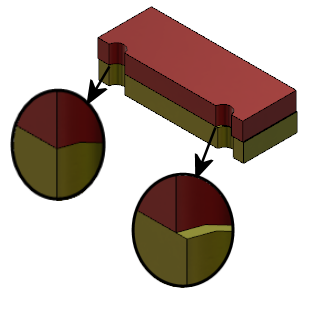

| O segundo posicionamento exibe uma distância de desalinhamento |
Na árvore de projeto do FeatureManager, os dois posicionamentos concêntricos são exibidos na pasta Desalinhados
, dentro da pasta Posicionamentos.
