Combinar dimensões de local

Para combinar dimensões de local:

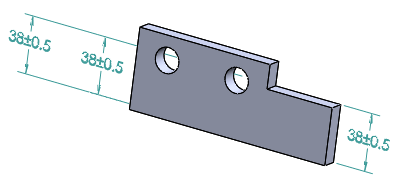

  1. Abra o modelo com dimensões a serem combinadas. Por exemplo, você pode combinar as três dimensões em uma só.
    Para serem combinadas, as dimensões de local precisam ter o mesmo recurso de origem.

  2. Ctrl + + selecione as três dimensões da esquerda para a direita.
  3. Clique com o botão direito e selecione Combinar dimensão.
    As dimensões são combinadas em uma única na última dimensão selecionada, com a adição automática de uma contagem de instâncias.

    Para retornar as dimensões às dimensões originais, clique com o botão direito na dimensão combinada e selecione Quebrar dimensão combinada. Para combinar ou quebrar tolerâncias geométricas, as opções são Combinar Gtol e Quebrar Gtol combinado.
