Modificar geometria com a ferramenta Intersect

Você pode interceptar sólidos, superfícies e planos para modificar a geometria existente, ou para criar uma nova geometria com a ferramenta Intersect.

Por exemplo, você pode adicionar geometria de superfície aberta a um sólido, remover material de um modelo ou criar geometria a partir de uma cavidade fechada. Você também pode combinar sólidos definidos com a ferramenta Intersect, ou cobrir algumas superfícies para definir volumes fechados.

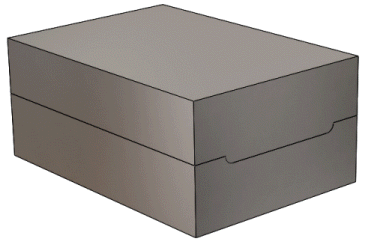

Superfície aberta e um corpo sólido	Duas metades de um molde
A superfície aberta define detalhes que podem ser adicionados ao corpo com a ferramenta Intersect.	A cavidade vazia fechada pelos dois corpos de molde defines um corpo que pode ser criado com a ferramenta Intersect.
Você pode remover a geometria que não é necessária com a ferramenta Intersect.	Você pode remover os corpos de molde e criar um sólido a partir da cavidade vazia com a ferramenta Intersect.

Para criar geometria a partir de sólidos, superfícies, ou planos de uma peça:

1. Clique em Interceptar (barra de ferramentas Recursos) ou Inserir > Recursos > Interceptar.
2. Selecione sólidos, superfícies, ou planos.
3. Clique em Interceptar.
4. Selecione as regiões a excluir e clique em .
