A ferramenta Superfície a partir da malha permite manipular um objeto de malha importado de um arquivo *.stl, *.obj, *.off, *.ply, *.ply2 ou *.3MF para criar superfícies e sólidos.

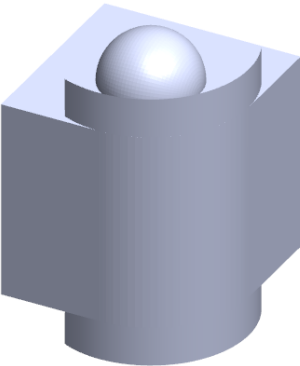

A ferramenta Superfície a partir da malha funciona melhor em arquivos de malha com geometria prismática regular como planos, cilindros, cones e esferas. A ferramenta pode não ser apropriada para malhas altamente irregulares como as que foram criadas a partir de uma varredura 3D de uma forma orgânica. Como o recurso cria apenas superfícies, o fluxo de trabalho recomendado é aparar as superfícies para formar um sólido.
Para criar um recurso de superfície a partir da malha:
-
Em , em Formato de arquivo, selecione STL/OBJ/OFF/PLY/PLY2 e clique em Importar como corpo gráfico. Em seguida, clique em OK.
- Abra um arquivo do formato que você acabou de selecionar.
- Clique em
.
- Em Facetas, faça o seguinte:
- Desmarque Ajuda dinâmica se não desejar exibir a ajuda detalhada.
-
Para tipo de superfície, selecione o tipo de superfície que deseja criar. É possível selecionar uma superfície Plana
, Esférica
, Cilíndrica
ou Cônica
.
-

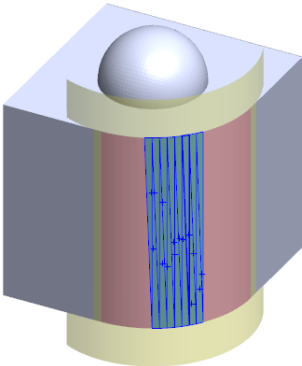

Na área de gráficos, selecione um grupo de facetas para definir a área da superfície que deseja criar usando a ferramenta Seleção de tinta.
-
Acesse a ferramenta clicando com o botão direito do mouse em Ferramentas de seleção na área gráfica e clicando em Facetas de seleção de tinta.
- Pressione o botão esquerdo do mouse e mantenha-o pressionado enquanto arrasta o ponteiro e seleciona as facetas. As facetas que fazem interseção com Círculo de seleção são realçadas.
- Ajuste o raio do Círculo de seleção movendo o controle deslizante ou clicando na seta ou para cima ou para baixo.
- Para desmarcar facetas, clique com ALT + botão esquerdo do mouse e arraste o ponteiro sobre as facetas que deseja remover.
- Clique em
.
- Ajuste o controle deslizante Tolerância de faceta para incluir menos facetas de malha na superfície que você está criando.
Mover o controle deslizante para a esquerda aumenta a tolerância para as facetas da malha e mover para a direita reduz a tolerância. Por exemplo, caso tente criar um plano e haja três facetas, uma delas a um pequeno ângulo em relação às outras duas, uma maior tolerância incluirá a faceta com ângulo no plano, enquanto uma menor tolerância irá excluí-la.
- Use a configuração Estender tamanho da superfície para especificar a distância da extensão da superfície do corpo que comporta as facetas selecionadas e a forma geométrica.
- No PropertyManager, clique em Calcular.
Uma visualização do corpo de superfície é exibida na área de gráficos.
- Clique em .
O recurso Superfície a partir da malha é adicionado à árvore de projeto do FeatureManager.
Você pode continuar a aparar e costurar as superfícies para formar um modelo.
