Обзор SOLIDWORKS FloXpress

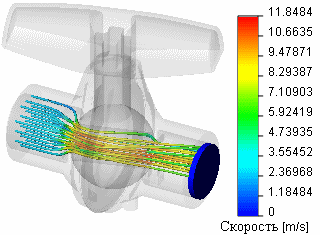

SOLIDWORKS FloXpress - это приложение оценки гидроаэродинамики, с помощью которого определяется траектория прохождения жидкости в деталях или моделях сборки. Расчет поля скоростей позволяет обнаруживать проблемные области в проекте и усовершенствовать их перед производством деталей.



Чтобы открыть учебное пособие SOLIDWORKS FloXpress, нажмите Справка > Учебные пособия SOLIDWORKS > Анализ проектирования.
Мастер SOLIDWORKS FloXpress предоставляет следующие пошаговые инструкции:
  • Приветствие. Представлен обзор функций. Все полости необходимо закрыть крышками.
    • Чтобы создать крышки в сборках, создайте новую деталь, полностью закрывающую впускное и выпускное отверстия.
    • Чтобы создать крышки в деталях, создайте твердотельные элементы, полностью закрывающие отверстия.
      Для крышки следует выбирать твердотельный элемент, например вытяжку. Поверхности нельзя использовать в качестве крышек.
  • Проверить геометрию. С помощью SOLIDWORKS FloXpress можно рассчитать поток жидкости в одной внутренней полости модели. Программа проверит геометрию и определит, соответствует ли она требованиям.
  • Выбор жидкости. Выберите жидкость, которая будет проходить через модель. Нельзя одновременно использовать различные жидкости.
  • Задайте границы модели, окружающие внутреннюю полость.
    • Задание впускного отверстия потока. Выберите грань, к которой необходимо применить граничные условия впускного отверстия и параметры.
    • Задание выпускного отверстия потока. Выберите грань, к которой необходимо применить граничные условия выпускного отверстия и параметры.
  • Решение модели. Задайте уровень конечной разрешающей способности и выполните анализ модели.
  • Просмотр результатов. Просмотрите результаты анализа и создайте отчет.

Советы по навигации по помощнику

  • Для перехода от одного этапа процедуры к другому используйте кнопки и back.png в окнах PropertyManager.
  • Если выбрать в окне PropertyManager FloXpress завершит анализ и сохранит данные для модели. При следующем открытии модели и запуске FloXpress будут использоваться предыдущие настройки.
  • Если нажать Esc или cancel.png в любом окне PropertyManager, анализ будет завершен без сохранения данных.
  • После завершения анализа программа FloXpress автоматически сохраняет результаты для модели. При следующем открытии модели и запуске FloXpress автоматически откроется окно PropertyManager Просмотр результатов.
