PropertyManager Разрез (модели)

Этот PropertyManager управляет разрезами в документах деталей и сборок.

Чтобы открыть окно Разрез PropertyManager:

Щелкните Вид разреза (на панели инструментов «Вид») или Вид > Отображение > Вид разреза.

Сечение чертежа

Следующая доступная для сечения буква отображается автоматически. Ее можно изменить.

Метод сечения

Скольжение Выберите Скольжение, чтобы определить разрез, выбрав одну, две или три плоскости или плоские грани.
Зональный Выберите Зональный, чтобы определить разрез, выбрав одну или несколько зон. Зоны определяются пересечением выбранной плоскости или грани с граничной рамкой модели.
Метод плоского сечения с 1 выбранной плоскостью сечения
Метод плоского сечения с 2 выбранными плоскостями сечения

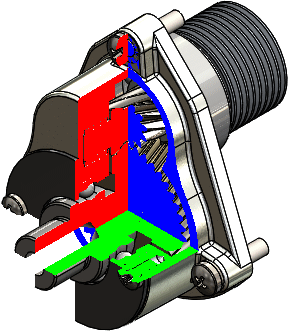

Метод плоского сечения с 3 выбранными плоскостями сечения
Метод зонального сечения

Параметр сечения

Метод смещения Определяет плоскость для расчета значений смещения.

Смещение может быть перпендикулярно следующим плоскостям:

  • Справочная плоскость

    Значения рассчитываются перпендикулярно к плоскости сечения в текущей ориентации.

  • Выбранная плоскость

    Значения рассчитываются перпендикулярно к плоскости, выбранной в разделе Сечение 1.
Показать крышку сечения Крышка сечения отображается цветом, указанным в окне Редактировать цвет. Отключите этот параметр, чтобы отобразить вид модели изнутри.
Сохранить цвет Продолжается отображение крышки сечения цветом, указанным в поле Редактировать цвет, после закрытия окна PropertyManager Разрез. Это свойство недоступно, пока окно PropertyManager открыто. В приведенной ниже таблице показаны отображаемые результаты после закрытия окна PropertyManager для сборки.
Раздел только графики Обеспечивает более быстрые результаты с ограниченными возможностями выбора
Невозможно выбрать грань или кромку сечения. Сохраните цвет крышки в разрезе только в виде графики. Пикселы, находящиеся внутри одной плоскости в виде плоскости или поверхности сечения, не скрываются.

Сечение 1, Сечение 2, Сечение 3

Сечение 3 появляется после выбора Сечения 2. Используйте Сечение 2 и Сечение 3, чтобы рассечь дополнительные плоскости или грани.

  Плоскость/грань сечения Выберите грань или кромку или нажмите на плоскость "Спереди" , "Сверху" или "Справа" , чтобы создать разрез. Реверс направления сечения изменяет направление разреза.
Расстояние смещения Устанавливает расстояние смещения для разреза сечения от плоскости или грани.
Вращение вокруг оси X Вращение справочного сечения вдоль оси X.
Вращение вокруг оси Y Вращение справочного сечения вдоль оси Y.
  Редактировать цвет Изменяется цвет разреза.

Сечения скрыты Показать крышку сечения выбранные и Сохранять цвет крышки отключенные.

Показать крышку сечения и Сохранять цвет крышки отключенные Выбраны Показать крышку сечения и Сохранять цвет крышки

Выбранные тела или компоненты

Выбранные тела Выберите тела в графической области или плавающем дереве конструирования FeatureManager, чтобы добавить их к Выбранным телам.
Выбранные компоненты Выберите компоненты в графической области или плавающем дереве конструирования FeatureManager, чтобы добавить их к Выбранным компонентам.
Компоненты или тела, которые должны быть включены в разрез или исключены из него. Указывает компоненты или тела, которые выбраны в графической области или плавающем дереве конструирования FeatureManager. Чтобы удалить все сборки или детали, нажмите правую кнопку мыши и выберите Сбросить выбор. Чтобы удалить тело или компонент, выберите его в графической области или дереве конструирования FeatureManager или нажмите на него правой кнопкой мыши в списке выбора, затем нажмите Удалить.
Исключить выбранное. Доступно при нажатии Выбранные тела или Выбранные компоненты. Выбранные тела или компоненты не изображены в разрезе. Все остальные тела или компоненты изображены в разрезе.
Включить выбранное. Доступно при нажатии Выбранные тела или Выбранные компоненты. Выбранные тела или компоненты изображены в разрезе. Все остальные тела или компоненты не изображены в разрезе.
Включить плоскость выбора Доступно при нажатии Выбранные тела или Выбранные компоненты. Отображает плоскость выбора с системой координат в центре плоскости. Используйте систему координат, чтобы контролировать положение и угол плоскости выбора.

Предварительный просмотр

Отображает предварительный просмотр результатов сечения только в виде графики на основе расположения плоскости сечения и компонентов или тел, выбранных в разделе Выбранные компоненты или Выбранные тела. Скрывает плоскости разреза, справочные плоскости или контуры граней и плоскость выбора.

Сохранить

Нажмите, чтобы сохранить сечение, а затем установите следующие параметры в диалоговом окне Сохранить как и нажмите Сохранить:

Ориентация вида Сохранение разреза как именованного вида в диалоговом окне Ориентация. В чертежах вид не доступен.
Вид примечания чертежа

Создает вид примечания для разреза и включает в себя разрез на Палитре видов в чертежах. Название разреза появляется в разделе Примечания .

При сохранении с этим параметром появляется диалоговое окно Свойства вида примечания для разреза, позволяющее указать компоненты, которые нужно оставить неразрезанными. Укажите следующие параметры и нажмите OK.

Исключенные компоненты

Выбор компонентов, которые требуется оставить неразрезанными, в графической области или в дереве конструирования FeatureManager. Чтобы удалить компонент из списка, выберите его повторно или выберите его в списке "Исключенные компоненты" и нажмите Удалить.

Авто-штриховка

Выберите этот параметр, чтобы для соседних компонентов автоматически применялась такая же штриховка. Штриховка изменяется в разрезе сборки.

Исключить крепежи

Выберите этот параметр, чтобы исключить крепежи из разреза. К крепежам относится любой элемент, вставленный из SOLIDWORKS Toolbox, кроме элементов конструкции. Любой компонент можно обозначить как крепеж.
Чтобы обозначить любой компонент как крепеж, откройте компонент и нажмите Файл > Свойства . На вкладке Настройка пользователя диалогового окна выберите IsFastener в Имя свойства, затем введите 1 для Значение/Текстовое выражение.
Имя вида Введите имя разреза.
