Сгибы PropertyManager

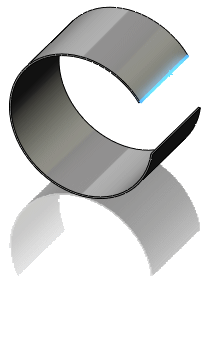

Окно PropertyManager Сгибы позволяет преобразовывать деталь с оболочкой в деталь из листового металла.

Чтобы использовать PropertyManager Сгибы для преобразования детали в листовой металл, выполните следующие действия:

  1. Нажмите Сгибы Tool_Insert_Bends_Sheet_Metal.gif (панель инструментов "Листовой металл") или выберите Вставка > Листовой металл > Сгибы.
  2. В окне группы Настройки сгиба:
    • Установите флажок Изменить параметры по умолчанию, чтобы изменить радиус сгиба или толщину исходного элемента из листового металла.
    • Выберите Зафиксированная грань или кромка PM_shm_Fixed_Face.gif.
      Если деталь не содержит плоскую грань, выберите линейную кромку.
    • Задайте значение параметра Радиус сгиба PM_draft_angle.gif.
    • Выберите параметр Игнорировать скошенные грани, чтобы фаски не преобразовывались в сгибы листового металла.
  3. В разделе Допуск сгиба выберите один из следующих параметров: Таблица сгибов, Коэффициент К, Допуск сгиба, Величина уменьшения илиРасчет сгиба.
  4. Если выбраны Коэффициент K, Допуск сгиба, или Величина уменьшения, введите значение.
  5. Если Вы хотите автоматически добавить вырезы для снятия напряжения, выберите параметр Авто-снятие напряжения и выберите тип выреза для снятия напряжения. Если выбрать Прямоугольный или Округленный, то необходимо указать значение параметра Пропорция смещения.
  6. При необходимости выберите кромку для разрыва в разделе Настройки разрыва select_edges.png и:
    • Нажмите кнопку Реверс направления, если требуется изменить направления разрыва.
    • В окне Зазор PM_Gap_Distance.gif укажите значение, если требуется указать расстояние зазора.
  7. Нажмите PM_OK.gif.
