Свойства документа - Спецификация

На уровне документа можно задать параметры черчения для спецификаций. Доступны для всех типов документов.

Чтобы открыть эту страницу, выполните следующие действия.

Откройте чертеж или спецификацию сборки, щелкните Параметры (панель инструментов "Стандартная"), перейдите на вкладку Свойства документа и выберите Таблицы > Спецификация.

Общий чертежный стандарт

Общий чертежный стандарт Заимствован из выбранных настроек страницы Чертежный стандарт.

Граница

Граница рамки Выбор толщины линии внешней границы таблицы.
Граница сетки Выбор толщины линий внутренней сетки таблицы.

Текст

Шрифт

Нажмите, чтобы изменить шрифт.

Отображение нулевого количества

Пунктир Выберите параметр отображения для столбца Количество на случай, если компонент сборки отсутствует в конфигурации.
Ноль
Пустой

Отсутствующий компонент

Сохранить строку для отсутствующего компонента Выберите для отображения списка компонентов, отсутствующих в конфигурации.

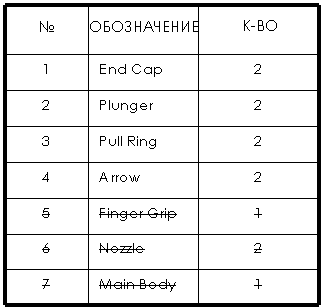

Выберите параметр Отобразить с зачеркнутым текстом, чтобы отсутствующий компонент в перечне был зачеркнут.

Слой

Слой
Выберите слой.
Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.
Чтобы применить данные настройки слоя, в чертежном виде документа требуется выбрать значение По стандарту для параметра Слой (панель инструментов Слой).

Параметры

Нули в начале
Стандарт Нули в начале отображаются в соответствии с общим чертежным стандартом.
Отобразить Нули перед запятой отображаются.
Удалить Нули в начале не отображаются.
Незначащие нули
Удалить только при нулевом значении Незначащие нули отсекаются для образования целых метрических значений, что соответствует стандартам ANSI и ISO.
Показать Незначащие нули отображаются в соответствии с количеством десятичных знаков, указанным в поле Единицы измерения.
Удалить Незначащие нули не отображаются.
Стандарт Незначащие нули отображаются в соответствии со стандартом ASME Y14.5M-1994.
Не добавлять "К-ВО" после имени конфигурации Выберите, чтобы исключить слово К-ВО из столбца конфигурации.
Этот параметр требуется выбрать до вставки спецификации. Если выбрать этот параметр после вставки спецификации, параметр никак не повлияет на результаты.
Не копировать столбец КОЛ с шаблона Выберите, чтобы для заголовка столбца количества использовать имя конфигурации, к которому добавлена строка /К-ВО.
Ограничить спецификации с верхним уровнем на одну конфигурацию Выберите, чтобы ограничить спецификации верхнего уровня одной конфигурацией. При изменении конфигурации в спецификации метка столбца количества не изменится.
Автоматическое обновление спецификации Выберите этот параметр, чтобы спецификация обновлялась при добавлении или удалении компонентов в связанной сборке.
