Выбор элементов, которые скрыты другими элементами.
Для выбора скрытых элементов:

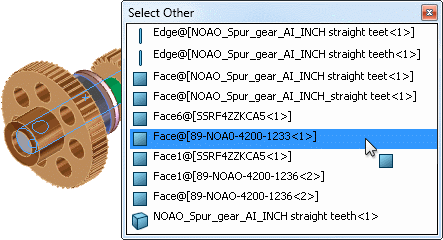

- В документе детали или сборки щелкните правой кнопкой мыши графическую область и выберите Выбрать другой
.- Указатель примет форму
, и отобразится окно со списком объектов (граней, кромок, узлов сборки, т.д.), расположенных под указателем в том порядке, в котором они были найдены. Значок указывает на тип объекта (грань, кромка, т.д.).
- Наведите указатель на эти элементы, чтобы высветить их в графической области.
- Чтобы просмотреть список, нажмите на клавишу Tab или повращайте среднюю кнопку мыши.
- Можно нажать правой кнопкой мыши на модель, чтобы скрыть грани и отобразить другие скрытые грани и кромки.
- Выберите объект в списке или в графической области, чтобы выбрать объект.
