В документах деталей можно настроить дерево конструирования FeatureManager на отображение элементов в порядке их создания, а не иерархически.
Правой кнопкой мыши щелкните в дереве конструирования FeatureManager и выберите . В плоском виде дерева кривые, двумерные и трехмерные эскизы не поглощаются элементами, которые на них ссылаются. Вместо этого они отображаются в порядке создания.
Плоский вид дерева доступен только для деталей.
В плоском виде дерева доступны все обычные функциональные возможности дерева конструирования FeatureManager, кроме созданных пользователями папок. Порядок элементов в плоском виде дерева можно изменить в зависимости от задач проекта.
В плоском виде дерева не все объекты являются непоглощенными. Следующие элементы продолжают поглощать объекты в плоском виде дерева:
- Простое отверстие
- Отверстие под крепеж
- Монтажная бобышка
- Выступ / Канавка
- Канавка крюка с фиксатором
- Вход
- Крюк с фиксатором
- Элементы из листового металла
- Библиотечный элемент
- Элемент конструкции сварной детали
- Блок эскиза
В примере ниже одна и та же деталь показана в нормальном виде и в плоском виде дерева.
|
|

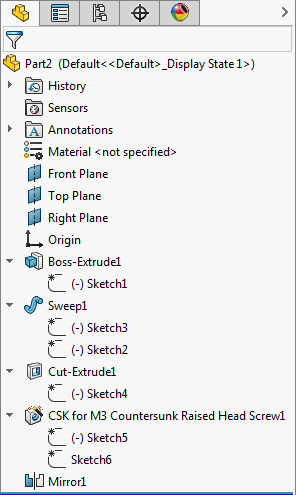

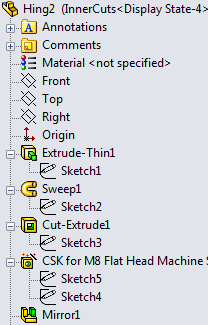

| Нормальный вид: объекты отображаются иерархически, а эскизы поглощаются элементами. |

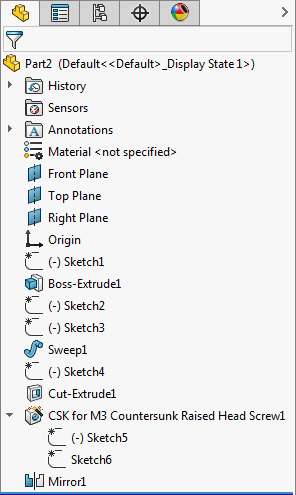

Плоский вид дерева: Объекты отображаются в порядке создания, кроме отверстий под крепеж, которые по-прежнему поглощают эскизы. |
