Включая вращения в видах с разнесенными частями

Можно создать шаги видов с разнесенными частями, которые осуществляют поворот компонента с линейным преобразованием или без него.

Чтобы создать вид с разнесенными частями в сборке, выберите Вставка > Вид с разнесенными частями.

Выполните следующие операции, чтобы включить поворот в шаг вида с разнесенными частями.

  1. В открытом окне PropertyManager выберите компоненты, которые следует повернуть в этапе с разнесенными частями.

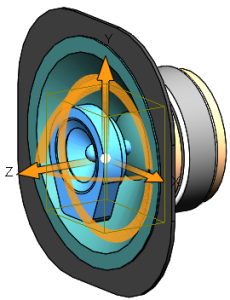

    Появятся маркеры поворота и преобразования.

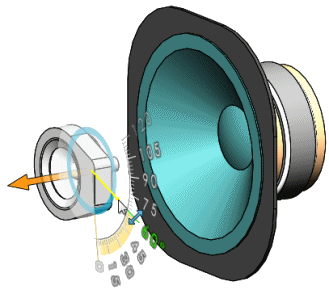

  2. Выберите маркер направления вращения и поверните компонент в нужное положение.
    Можно включить поворот и преобразование в один шаг разнесения. Также в окне PropertyManager можно редактировать значения расстояния преобразования и угла поворота шага разнесения.

  3. Чтобы завершить шаг разнесения, нажмите кнопку Готово.

Просмотр шагов вращения и разнесения

В программе eDrawings можно просмотреть этапы вращения с разнесенными частями, сохраненными в файлах сборки, которые созданы в программе SOLIDWORKS 2014 или более поздней версии.

Также в программе eDrawings можно просмотреть этапы с разнесенными частями для вращения компонента с линейным преобразованием или без него.
