Радиальное разнесение

Можно за одно действие разнести компоненты, которые выровнены по оси радиально или цилиндрически.


Возможно также радиальное разнесение с помощью расхождения по всей оси.

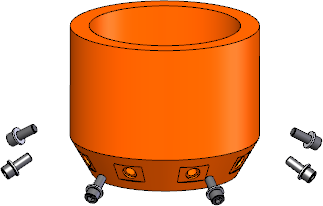

Радиальное разнесение компонентов по оси

  1. В документе сборки нажмите Вид с разнесенными частями (панель инструментов "Сборка") или Вставка > Вид с разнесенными частями.
  2. В разделе PropertyManager Разнесение на вкладке Тип этапа разнесения нажмите Радиальный шаг .
  3. В пункте Настройки выберите компоненты для разнесения.
  4. В графической области перетащите маркер и отпустите его.
  5. Нажмите .
