Создание нарезанной резьбы

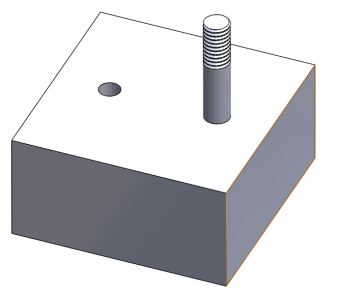

  1. Откройте файл детали.
    Диаметр цилиндра равен 6 мм. Хотя создается профиль резьбы в 6 мм, для цилиндра можно создать любой профиль. Диаметр отверстия или вала не влияет на профиль резьбы.

  2. Выберите Вставка > Элементы > Резьба.
  3. В графической области выберите верхнюю кромку цилиндра.
  4. На вкладке Технические условия PropertyManager выполните следующие действия:
    1. В поле Тип выберите Метрический штамп.
    2. Установите Размер, равный M6x1,0.

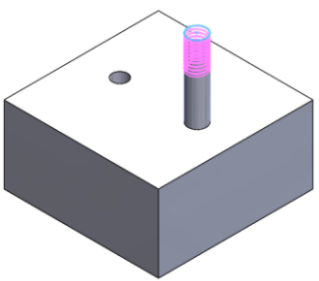

    Цвет предварительного просмотра зависит от значений в разделе Настройки схемы цвета в системных параметрах в разделе Временная графика, Удаление материала и Добавление материала.
  5. В разделе Расположение резьбы:
    1. Нажмите Смещение.
    2. Нажмите Реверс направления .
    3. Установите Расстояние смещения, равное 1,00 мм.
  6. На вкладке Граничное условие нажмите Поддерживать длину резьбы.

    Длина профиля резьбы изменится с 10 на 11  мм.

  7. Нажмите .
