Выбор экземпляров для пропуска

С помощью инструментов выделения "прямоугольник" и "лассо", можно выбрать экземпляры для добавления или удаления с целью пропуска в массиве.

Доступность инструментов "прямоугольник" и "лассо":

Тип массива	Элемент массива	создать массив компонента	Элемент сборки
Круговой
Управляемый кривой
Заливка
Линейный
Управляемый массивом
Управляемый эскизом	Раздел Пропустить экземпляры недоступен		Раздел Пропустить экземпляры недоступен

Этот инструмент выделения не работает для массивов эскизов.

Чтобы использовать инструмент выделения "рамка" для пропуска экземпляров, выполните следующие действия.

1. Создайте или измените элемент массива.
2. В окне PropertyManager разверните вкладку Пропустить экземпляры.
   Выбранные сферы отображаются для всех экземпляров в массиве.

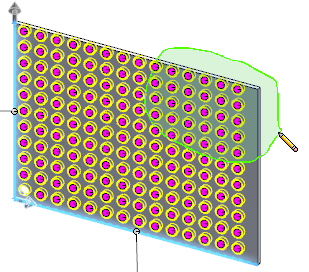

3. Нажмите правой кнопкой мыши в графической области и выберите Выбор с помощью лассо, затем выберите экземпляры для пропуска.
   Цвет сфер изменяется на белый, указывая, что они пропускаются в массиве. Список экземпляров представлен в разделе Пропустить экземпляры.



4. Нажмите .
   • Если выбор содержит пропущенные и непропущенные экземпляры, программа переключает текущее состояние экземпляров. Пропущенные экземпляры становятся непропущенными и наоборот.
   • Выбор с нажатой клавишей Shift приводит только к добавлению экземпляров в раздел Пропустить экземпляры.
   • Выбор с нажатой клавишей Alt приводит только к удалению экземпляров из раздела Пропустить экземпляры.
   • Выбранные для экземпляров сферы должны полностью находится в пределах выбора для их добавления или удаления из раздела Пропустить экземпляры.
