Создание перпендикулярных вырезов

Инструмент Перпендикулярный вырез может нормализовать все неперпендикулярные боковые стенки в моделях из листового металла.

Инструмент Перпендикулярный вырез применяется к элементу перпендикулярный вырез, который независим от инструментов, удаляющих материал. Можно выбрать несколько граней для определения перпендикулярной боковой стенки листового металла (за исключением верхней и нижней граней).

Несмотря на то, что с помощью параметра Перпендикулярный вырез можно создать вытянутые вырезы, данная функция ограничивается отдельными элементами вытянутого выреза.

Чтобы создать перпендикулярный вырез, выполните следующие действия.

  1. Откройте файл системная_папка:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2018\samples\whatsnew\sheet metal\normal_cut.sldprt.

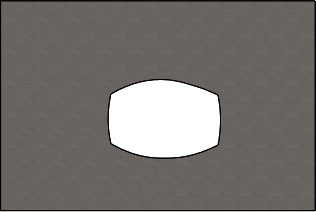

    Деталь имеет вырезы по сечению с неперпендикулярными боковыми стенками.

  2. Нажмите кнопку Перпендикулярный вырез (панель инструментов "Листовой металл") или выберите Вставка > Листовой металл > Перпендикулярный вырез.
  3. В разделе PropertyManager Грани перпендикулярного выреза выберите параметр Автораспространение.
  4. В графической области выберите грань выреза.

    Программа выбирает все грани выреза.
  5. В разделе PropertyManager Параметры перпендикулярного выреза выберите Продление.
    Когда выбран параметр Продление, максимальный объем геометрии выреза рассчитывается по контуру на верхней и нижней грани.
  6. Нажмите .

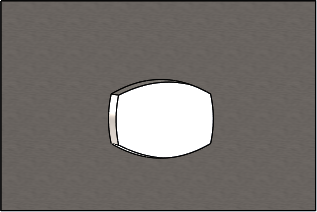

    Грани выреза перпендикулярны верхней и нижней грани детали.
