Mevcut delik tabloları için özellikleri belirleyin.
Delik Tablosu (Düzenle) PropertyManager'ını açmak için aşağıdakilerden birini yapın:
- Tablonun sol üst köşesindeki tabloyu taşıma simgesini
tıklayın.
- Tabloda herhangi bir yeri sağ tıklayın ve Özellikleri'i seçin.
- FeatureManager tasarım ağacında tabloyu sağ tıklayın ve Özellikler'i seçin.
Tablo Konumu
Sabit köşe, yeni sütun ve satır eklerken tablonun genişletileceği yönü kontrol eder.
Sabit köşeyi öğesini şu şekilde ayarlayın:
|
Sol Üst
|
Yeni sütunlar sağa, yeni satırlar çıpa noktasının altına uzatılır.
|
|
Sağ Üst
|
Yeni sütunlar sola, yeni satırlar çıpa noktasının altına uzatılır.
|
|
Sol Alt
|
Yeni sütunlar sağa, yeni satırlar çıpa noktasının üzerine uzatılır.
|
|
Sağ Alt
|
Yeni sütunlar sola, yeni satırlar çıpa noktasının üzerine uzatılır.
|
|
Çıpa noktasına iliştir
|
Belirtilen köşeyi tablo çıpasına iliştirir.
|
Sabit köşe seçeneği tabloyu ilk oluşturduğunuzda kullanılamaz. Tablo oluşturulurken çıpalanırsa sabit köşe teknik resim çalışma sayfasında tablo çıpasına en yakın çeyrekte otomatik olarak seçilir.
Alfa/Sayısal Kontrol
Alfanümerik olacak delikleri tanımlayan etiketleri belirleyin (A, B, C...) veya sayısal (1, 2, 3...). Alfanümerik etiketlerle harf öneki belirli bir delik boyutu, sayı ise bir örneği belirler. Bir başlangıç harf ya da rakamını belirtmek için Buradan başla'yı kullanın.
Görünümde ilgili notlar tabloyla birlikte değişir.
|
|

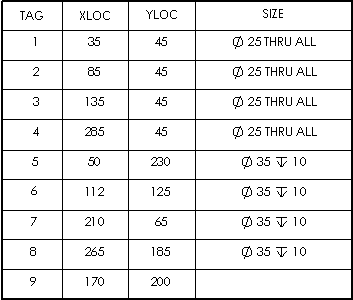

A, B, C...
|
|
|
1, 2, 3...
|
Düzen
|

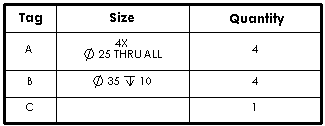

Aynı etiketleri birleştir
|
Delikleri aynı boyutlarla da birleştiren aynı çoğaltmadaki satırları deliklerle birleştirir. Konum değeri sütunları kaldırılır. Bu seçenek X LOC ve Y LOC konum sütunlarını kaldırır.
|
|

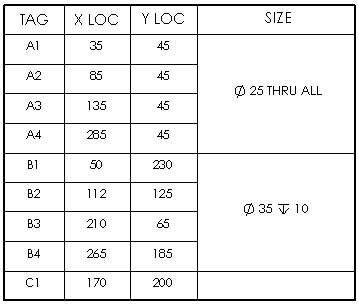

Aynı boyutları birleştir
|
Yalnızca Aynı etiketleri birleştir seçeneğinin işareti kaldırıldığında kullanılır. Aynı boyutta deliklerin hücrelerini birleştirir. Konum değeri sütunları kalır.
|
|
ANSI inç harf ve rakam matkap boylarını göster
|
Delik sihirbazı ile oluşturulmuş Delik Spesifikasyonları ile aynı boylara sahip, örneğin A veya #40, delikleri gösterir.
|
Bu seçeneği seçerek delik tablolarında boyutların gösterilmesini değiştirebilirsiniz.
Delik Konumu Duyarlılığı
Delik konumu değerleri için virgül sonrası basamak sayısını belirleyin.
Görünürlük
Aşağıdakilerden herhangi birini veya hepsini gizlemek için seçin:
-
Orijin göstergesini gizle
-
Delik merkezlerini gizle
-
Delik etiketlerini gizle
Sınır
|
Kutu Sınırı
|
Tablonun dış sınırı için bir çizgi kalınlığı seçin. |
|
Izgara Sınırı
|
Tablonun iç ızgara çizgileri için bir çizgi kalınlığı seçin. |
Çift Ölçümlendirmeler
Ölçümlendirmeleri çift birimle göstermek için Çift Ölçümlendirmeler'i seçin.
Birimleri göster. Birimleri göstermeyi seçin.
Katman
Adlandırılmış katmanlar bulunan teknik resimlerde bir katman seçin. Tablo katman rengini varsayar.
Metin Biçimi
| Tümü büyük harf |
Tablodaki tüm karakterleri büyük harfe dönüştürmek için seçin. |
