Belge Özellikleri - Balonlar

Balon detaylandırmaları için belge düzeyinde draft ayarları belirtebilirsiniz. Bu ayarları PropertyManager'da geçersiz kılabilirsiniz. Tüm belge türlerinde kullanılabilir.

Bu sayfayı açmak için:

Bir teknik resim açıkken Seçenekler öğesine (Standart araç çubuğu) tıklayın, Belge Özellikleri sekmesini ve ardından Detaylandırmalar > Balonlar öğesini seçin.

Genel draft standardı

Genel draft standardı Seçili Draft Standardı sayfası ayarlarından devralınır.

Taban balon standardı

Taban balon standardı
Bir standart seç:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Lider stili

Lider Stili Seçin: bir stil.
Lider Kalınlığı Seçin: Bir kalınlık seçin veya Özel Boyut'u seçin ve bir kalınlık girin.

Çerçeve stili

Çerçeve Stili Metni saran şeklin stilini ayarlar.
Çerçeve Kalınlığı Seçin: Bir kalınlık seçin veya Özel Boyut'u seçin ve bir kalınlık girin.

Metin

Yazı Tipi

Yazı tipini değiştirmek için tıklayın.

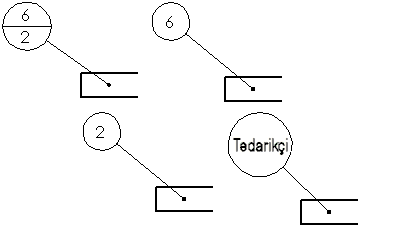

Üst Dairesel ayrım çizgisi balonlarının üst bölümü veya tüm diğer balon tipleri için, şunları seçin:
  • Metin
  • Öğe Numarası
  • Miktar
  • Uyarlanmış Özellikler
Üst tek ve yığılmış balonlara uygulanır.
Alt Dairesel ayrım çizgisi balonlarının alt bölümü için, şunları seçin:
  • Metin
  • Öğe Numarası
  • Miktar
  • Uyarlanmış Özellikler

Lider görünümü

Lider görünümü Aşağıdakiler arasından seçim yapın:
  • Düz
  • Bükülü. Lideremetin ile hizalanmıl yatay bir büküm ekler. Birini seçin:
    • Belge lider uzunluğunu kullan Lider uzunluğunu Detaylandırmalar sayfa ayarlarından türetir.
    • Lider uzunluğu. Liderin bükülmemiş kısmının uzunluğunu girmenize izin verir.

Katman

Katman
Bir katman seçin.
Teknik resim katmanlarını, belge özellikleri için seçmeden önce oluşturmalısınız.
Teknik resim görünümü belgesinde, bu katman ayarlarını uygulamak için Katman (Katman araç çubuğu) için Standart Başına öğesini seçmelisiniz.

Tek balon

Stil Sınırı olmayan balon metnini görüntülemek için Hiçbiri öğesini seçin veya bir balon şekli seçin. Varsayılan ayar, Dairesel ayarıdır
Dairesel Üçgen
Altıgen Kutu
Baklava Beşgen
Dairesel Ayrım Çizgisi Bayrak - Beş Kenarlı
Bayrak - Üçgen Altı Çizili
Kare Kare Daire
Denetle Hiçbiri
Boyut Bir boyut (belirtilen karakter sayısı), Sıkı Sığdır'ı (metne otomatik olarak sığdırır) veya Özel Boyut'u (balon boyutunu siz belirlersiniz) seçin.

Yığılmış balonlar

Stil Bir balon şekli seçin.
Boyut

Bir boyut (belirtilen karakter sayısı), Sıkı Sığdır'ı (metne otomatik olarak sığdırır) veya Özel Boyut'u seçin (balon boyutunu siz belirlersiniz) seçin.

Otomatik balon yerleşimi

Bir yerleşim seçin:
  • balloon_auto_square.png Düğmesi Kare
  • balloon_auto_bottom.png Düğmesi Alt
  • balloon_auto_left.png Düğmesi Sol
  • balloon_auto_circular.png Düğmesi Dairesel
  • balloon_auto_top.png Düğmesi Üst
  • balloon_auto_right.png Düğmesi Sağ
Kare yerleşim
