Notları Konumlandırma

Notları aşağıdaki yöntemlerle konumlandırabilirsiniz:
  • Seçili notun konumunu Not PropertyManager'ında belirleyin veya Parametreler'den Ekranda göster'i seçin.
  • Bir not seçin ve notu taşımak için Objeleri Taşı (Çizim araç çubuğu) öğesini kullanın. Ayrıca, not koordinatlarındaki değişiklikleri belirtebilir veya bir notu yeni bir konuma yakalamak için yakalamalar kullanabilirsiniz.
  • Notları etrafta sürükleyin.
  • Not PropertyManager'ının Metin Formatı bölümünde, not metninin dikey hizalamasını ayarlayın.
  • Bir notu konumlandırmak için bir dikdörtgen kullanın.

X-Y Koordinatlarından Not Konumu Belirtme

Seçili notun konumunu Not PropertyManager'dan belirtebilir veya Parametreler'den Ekranda göster'i seçebilirsiniz.

Not konumunu onun ekrandaki X-Y koordinatlarından belirtmek için:

  1. Bir not seçin.
  2. Not PropertyManager'da, Parametreler'den Ekranda göster'i seçin.
    Koordinat alanları grafik alanında görüntülenir.
  3. Seçili not için X-Y koordinatlarını görüntülenen X ve Y alanlarında değiştirin. (0,0) konumu teknik resim çalışma sayfasının sol alt köşesidir.
  4. Koordinat alanlarını kapatmak için notun dışını tıklayın.
    Bir not seçtikten sonra, Not PropertyManager'da Ekranda göster'i seçtiğinizde, daha sonra seçtiğiniz tüm notlar için teknik resimde X-Y koordinat alanları görüntülenir.

Taşı Kullanarak Not Konumunu Belirtme

Bir notu yeni bir konuma taşımak için Objeleri Taşı aracını kullanabilirsiniz.

Bir not objesini taşımak için:

  1. Nota sağ tıklayın ve Objeleri Taşı'yı seçin.
  2. Taşı PropertyManager'ından, şunları seçin:
    • X/Y'yi seçin ve göreli X ve Y koordinat konumları için değerler girin
      Sağladığınız X ve Y koordinat konumları geçerli not koordinatlarına göre pozitif veya negatif değerlerdir.
    • Grafik alanında Bundan/Buna seçimini belirleyin, Başlangıç noktası
      'nı seçin, fareyi taşıyın ve son not konumunu ayarlamak için tıklayınBundan/Buna seçimini belirledikten sonra, bir hedef seçmek üzere bir Otomatik Yakalamalar seçeneği belirlemek için nota sağ tıklayabilirsiniz:
      • Nokta Yakala
      • Merkez Noktası Yakala
      • Orta Nokta Yakala
      • Çeyrek Yakala
      • Kesişim Yakala
      • En Yakın Yakala
      • Y/D Nokta Yakala
      • Izgara Yakala

Not Metnini Dikey Olarak Hizalama

Not PropertyManager'ın Metin Formatı bölümünde, not metninin dikey hizalamasını ayarlayın.

Not metninin dikey hizalamasını ayarlamak için:

  1. Notu seçin.
  2. Not PropertyManager'ın Metin Biçimi bölümünde, şu seçeneklerden birini belirleyin:
    • Yukarı Hizala
    • Ortala
    • Aşağı Hizala

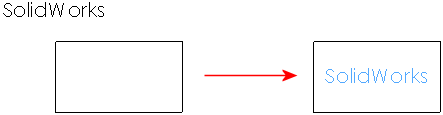

Bir Notu Konumlandırmak için Bir Dikdörtgen Kullanma

Bir notu konumlandırmak için bir dikdörtgen kullanın:

Bir not veya dikdörtgen seçin, ardından notu sağ tıklayın ve bir notu konumlandırmak üzere bir dikdörtgen kullanmak için Dikdörtgen Merkezine Yakala'yı seçin.
