Üst öğe görünümü için çalışma sayfası ve bölge konumu sağlamak üzere detay, kesit ve yardımcı teknik resim görünümlerine konum etiketleri yerleştirebilirsiniz. Ayrıca, ilgili alt öğe görünümünün konumunu da vermek için detay dairelerine, kesit kesim çizgilerine ve yardımcı görünüm oklarına da konum etiketleri yerleştirebilirsiniz.
|
|
| Çalışma Sayfası 1 - Üst Öğe Görünümü |
Çalışma Sayfası 2 - Alt Öğe Görünümü |

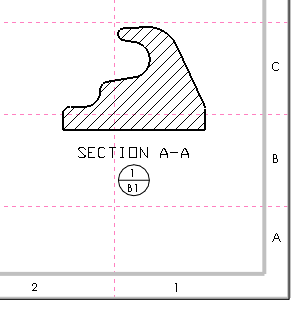

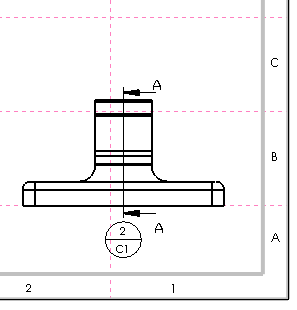

Bu kesit görünümü örneğinde, Çalışma Sayfası 1 üst öğe görünümünü, Çalışma Sayfası 2 de alt öğe görünümünü verir. Bölge, görünümün merkez noktası tarafından belirlenir. Üst öğe görünümündeki konum etiketi Çalışma Sayfası 2 - Bölge C1 şeklinde alt öğenin konumunu gösterir. Alt öğe görünümündeki konum etiketi Çalışma Sayfası 1- Bölge B1 şeklinde üst öğenin konumunu gösterir.
