Çoklu Basamak Lideri Oluşturma

Çoklu basamak lideri oluşturmak için:

  1. Çoklu basamak lideri Tool_Multi_Jog_Leader_Annotation.gif (Detaylandırma araç çubuğu) veya Ekle > Detaylandırmalar > Çoklu basamak lideri öğesine tıklayın.
  2. Teknik resim çalışma sayfasına, bir model geometrisine, bir detaylandırmanın sabitleme noktasına veya bir çizim objesini tıklayın.
  3. İmleci hareket ettirin ve her basamak noktası için grafik alanını tıklayın.

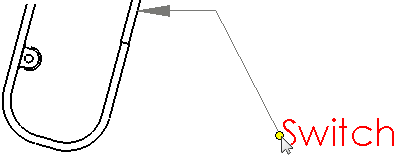

    Detaylandırmanın sabitleme noktasına çoklu basamak lideri iliştirme örneği:


  4. Kenar gibi bir objeyi tıklayarak lideri tamamlayın veya teknik resim çalışma sayfasını çift tıklayın.
