Sembol Özelleştirme

Bu örnekte, gtol.sym dosyasındaki iki daire ve altı çizgiden oluşan bir 3. açı yansıtma sembolü oluşturun.

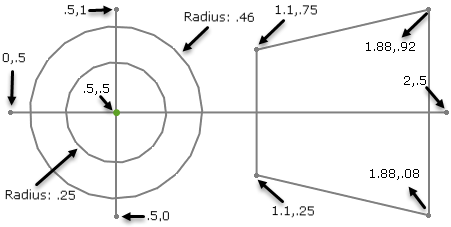

1. 1 x 1 hayali kare ızgarasında, 3. açı yansıtma sembolünü gösterilen şekilde ölçümlendirin:
2. 3. açı yansıtma sembolünü oluşturan kodu gtol.sym dosyasına eklemek için bu çizgileri yeni veya mevcut bir kategoriye ekleyin:


   *THIRD, Third Angle Projection
   A,CIRCLE .5,.5,.25
   A,CIRCLE .5,.5,.46
   A,LINE 0,.5,2,.5
   A,LINE .5,0,.5,1
   A,LINE 1.1,.25,1.1,.75
   A,LINE 1.1,.25,1.88,.08
   A,LINE 1.1,.75,1.88,.92
   A,LINE 1.88,.08,1.88,.92

   Formatı tam olarak belirtilen şekilde izleyin ve boşluk eklemeyin ya da çıkarmayın.
3. Dosyayı kaydedin ve SOLIDWORKS'ten çıkın.
4. SOLIDWORKS yazılımını yeniden başlatın.
5. Bir teknik resim açın.
6. Not (Detaylandırma araç çubuğu) veya Ekle > Detaylandırmalar > Not öğesine tıklayın.
7. PropertyManager'da, Metin Formatı altında Simge Ekle'ye tıklayın.
8. Açılır pencerede, Diğer Semboller 'e tıklayın.
9. Sembol iletişim kutusunda:
   1. Kullandığınız kategoriyi bulun.
   2. Fareyle 3. açı yansıtma sembolünün üzerine gelin.
   3. Sembolü seçin ve Tamam'a tıklayın.
   Simgenizi ve açıklamayı göreceksiniz. Örneğin:

   <SCR-THIRD>, semboller ölçümlendirmelere eklendiğinde görüntülenen etikettir.
   Teknik resmi başkalarıyla paylaşırsanız bu kişilerin özelleştirdiğiniz sembolleri görüntüleyebilmeleri için gtol.sym dosyanıza ihtiyacı olur.
