直接网格参考

在使用了网格处理向导后，您可参考网格特征顶点直接在网格上绘制草图。然后您使用草图来生成曲面和实体模型。消费产品设计员应为复杂形状使用直接网格参考。您使用直接网格参考，因为它比曲面向导更容易且更精确。

欲使用直接网格参考：

  1. 打开网格文件，然后使用网格处理向导将之准备好。
  2. 在网格上绘制捕捉到网格顶点的样条点。

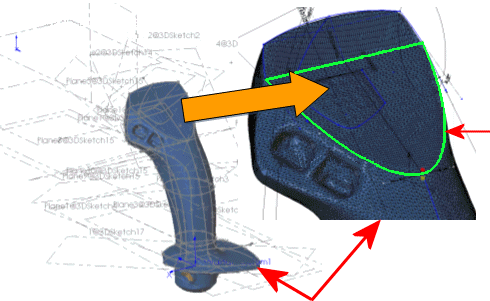

    在此例中，您打开一复杂手控装置的网格。
    DirMeshRef.gif 草图
    网格
  3. 通过参考网格的关键设计区域来完成草图。 此为草图样条捕捉设计意图的范例。
  4. 使用草图生成曲面。
  5. 使用曲面处理工具（如解除剪裁、剪裁及延伸）来剪裁不需要的曲面。 然后将曲面缝合在一起并将之加厚以生成实体模型。 根据需要应用圆角来完成实体模型。
