为横梁创建抗剪力、力矩、扭矩或轴心力图表，或者为桁架创建轴心力图表。本程序将为每个横梁创建当地方向上的横梁图表。
要显示此 PropertyManager，运行一个 Simulation 算例。右键单击结果
文件夹，然后选择定义横梁图表。
显示
|
零部件
|
选取以下选项之一：-
轴心力
-

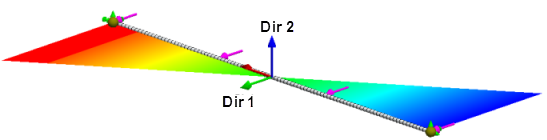

方向 1 中抗剪力
-
方向 2 中抗剪力
-

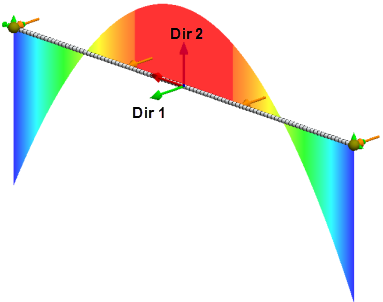

方向 1 中力矩
-
方向 2 中力矩
-
扭矩
对于桁架，只有轴心力可以使用。
|
|
单位
|
选择图表的单位。
|
| |
渲染横梁轮廓（更慢）
|
在实际横梁几何体（而不是圆柱）中显示横梁图表。 |
所选横梁
|
全部
|
选择所有横梁。
|
|
选择
|
在图形区域中选择横梁。软件只会考虑选定横梁中的横梁。
|
|
横粱图表宽度
|
控制横梁图解的宽度来取得更佳的可视性。
|
属性
| |
包括标题文字
|
键入图解的自定义标题。
|
| |
将图解与命名视图方向相关联
|
允许您将预定义的视图方向与激活的图解相关联。
|
|
与当前视图关联
|
将当前视图与活动图解关联起来。 |

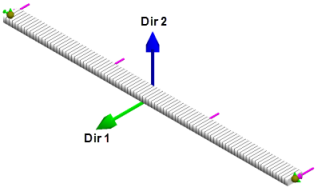

要为激活的横梁图表显示横梁方向，右键单击横梁图表图标并选择设定。在 PropertyManager 中的变形图解选项下，选择显示横梁方向。
横梁方向显示在每个横梁的中部。
