自动边框

自动边框工具让您能够控制图纸格式边框的各个方面，包括区域布局和边框大小。

使用自动边框工具时，边框和区域将自动更新以与图纸特性对话框的区域参数选项卡中所做的更改匹配，而无需手动编辑图纸格式。 您还可包含边距遮罩区域，其中未显示诸如标签和分隔线等格式设置元素。 当您想要遮挡图纸上的注释区域时，这将尤其有用。

要使用自动边框工具：

  1. 在工程图中，单击编辑图纸格式 （图纸格式工具栏）。
  2. 单击自动边框 （图纸格式工具栏）。
  3. 设定选项：
    • 在自动边框 PropertyManager 的第一个页面上，选择要从图纸格式删除的项目。 例如，您可在创建新的智能边框之前先删除现有格式实体。
      当您使用自动边框工具时，边框和区域分隔线将自动与现有区域对齐并相应更新。
    • 在第二个页面上，定义边距、边框和区域。

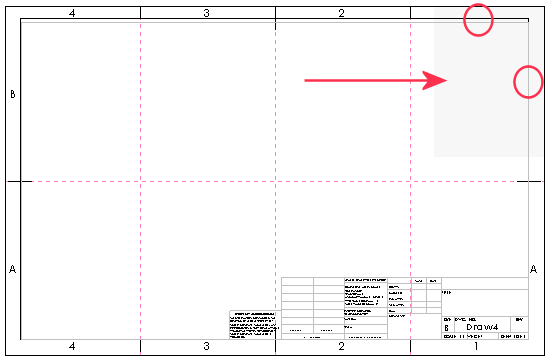

    • 在第三个页面上，为区域标签和分隔线定义边距遮罩区域，以为注释提供更方便的位置。 在本示例中，边距遮罩区域将包括右上部的区域标签。

  4. 单击 。

创建区域布局

本示例使用 B (ANSI) 横向图纸格式。 首先，移除现有区域标签和区域分隔线。 然后，添加新区域信息以创建四行和六列。

要显示或隐藏工程图区域线，请单击视图 > 用户界面 > 区域线。

要创建区域布局：

  1. 创建新工程图并将 B (ANSI) 横向选作图纸格式/大小。
  2. 单击编辑图纸格式 （图纸格式工具栏）。
  3. 单击自动边框 （图纸格式工具栏）。
  4. 要移除现有区域标签和分隔线，在 PropertyManager 的第一个页面上，在图纸上选择要删除的区域字母和区域分隔线。 当您选择字母和分隔线时，注释和线将出现在删除列表中。
    在您单击 之前，这些实体不会从图纸中删除。
  5. 单击 。
  6. 在区域大小下，选择均匀大小，然后将行设为 4 并将列设为 6。
  7. 在区域格式下：
    1. 选择显示区域分隔线。
    2. 将区域分隔线长度设为 0.25in。
    3. 将外中心区域分隔线长度设为 0.25in。
    4. 将内中心区域分隔线长度设为 0.25in。
    5. 在区域标签下，选择显示列和显示行。
  8. 单击 。
  9. 在边距遮罩下，单击加 。
  10. 在图形区域中，您可调整遮罩大小并将其拖动到视图标签和区域分隔线上以将其遮挡。
  11. 单击 。
  12. 单击编辑 > 图纸，或者右键单击工程图图纸上的任意空白区域或 FeatureManager 设计树中的图纸图标，然后单击编辑图纸。
当您使用自动边框工具创建边框和区域分隔线之后，您使用该工具或图纸特性 > 区域参数对区域做出的任何更改均将自动更新。
