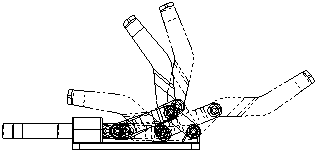

插入交替位置视图 欲插入交替位置视图： 使用交替位置视图所需的方位插入装配体的模型视图。将装配体定位在其开始位置。 单击工程图工具栏上的交替位置视图 ，或单击插入 > 工程图视图 > 交替位置视图。 交替位置 PropertyManager 随即出现。 将提醒您选择一插入交替位置的工程视图。 在配置下, 任选一项: 选项 描述 新的配置 框中会显示默认名称。 您可接受默认名称或键入您选择的名称。 现有配置 从显示在清单中的现有装配体配置中选择。 单击 。 结果为两者之一。 新的配置 - 如果装配体文件还没打开，将自动打开。装配体的视图方向更改工程图的视向。装配体出现，移动零部件 PropertyManager 为打开状态，而且自由拖动被激活。往下继续到第 5 步。 现有配置 - 所选配置的交替位置在工程视图中出现，PropertyManager 关闭。视图完整。不再需要其它步骤。 使用任何移动零部件工具将装配体零部件移动到所需位置。在 PropertyManager 中，在选项下使用碰撞检查和停止碰撞以停止运动。 单击 以关闭移动零部件 PropertyManager 并返回工程图。 装配体配置的交替位置以幻影线出现在工程视图中，交替位置 PropertyManager 关闭。 使用同样步骤根据需要生成众多交替位置视图。 父主题交替位置视图 编辑交替位置视图
