移动及复制尺寸

尺寸一旦在工程图中显示，您可以在视图中进行移动或将之移动到另一视图中。当您将尺寸从一个位置拖动到另一个位置时，尺寸会重新附加到模型。您只能将尺寸移动或复制到方位适合的视图中。

视频:移动及复制尺寸

要在视图中移动尺寸：

 请拖动该尺寸件到新的位置。

要将尺寸切换到视图内具有相同大小的另一特征：

 请选取尺寸然后将箭头控标拖放到另一条边线。
该方法只可用于径向、直径和倒角尺寸。

要将尺寸从一个视图移动或复制到另一个视图中：

 请在将该尺寸拖到另一个视图中时，按住 Shift 键（以移动）或 Ctrl 键（以复制）。
使用该方法生成多个驱动尺寸。

要一次性移动或复制多个尺寸：

 在您选择时，按住 Ctrl 键。

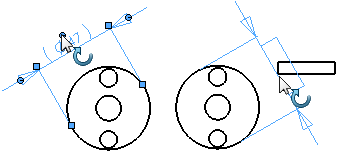

要旋转尺寸：

 将控标拖动到尺寸文字最近的地方。
尺寸以小间隔进行旋转。

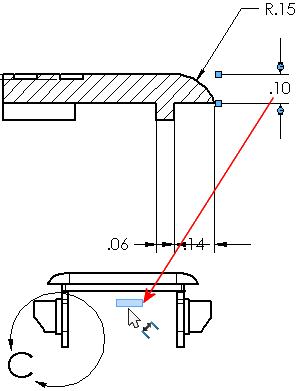

相同大小特征的尺寸标注引线控制

可以在工程图视图中的相同大小特征之间移动径向尺寸标注引线、直径尺寸标注引线、倒角尺寸标注引线或孔标注引线。

要移动共同特征的尺寸标注引线端点和孔标注引线端点，请将引线端点从一个特征拖动到另一个特征。
