雜訊去除器

您可以使用「雜訊去除器」明顯減少影像處理時間，以便產生生產品質的影像。

「雜訊去除器」適用於 SOLIDWORKS Visualize 2018 Service Pack 3.0 與更新版本。

雜訊去除器使用以機器學習為基礎的後處理技術，可從使用快與準確影像計算模式產生的未加工及有雜訊的影像中篩選掉雜訊。

若要使用「雜訊去除器」增強效能，您需要減少影像計算通過數。 例如，如果某一全景在不使用「雜訊去除器」的情況下通常需要 500 次通過數，開啟「雜訊去除器」之後，只要指定 50 次通過數就可能達到相同的影像計算品質。 根據您的影像目標，使用「雜訊去除器」時，您甚至能夠以更少的通過數達到相同的影像計算品質。 實際減少的通過數，以及因此花費的影像計算時間，取決於電腦的硬體與計算影像的全景。

若要使用「雜訊消除器」，您必須擁有下列硬體：

  • 支援 CUDA® 9.0 的 NVIDIA® GPU (Kepler™ 架構或更新)
  • 至少 4 GB 的影像 RAM

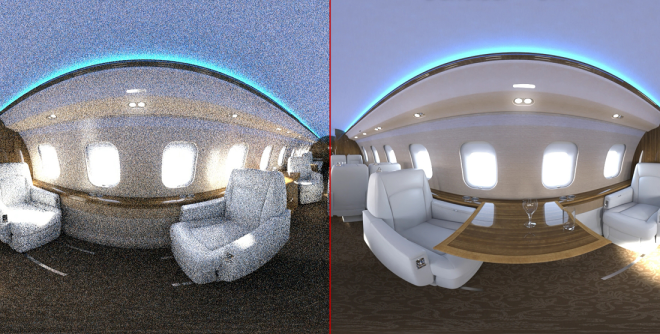

下圖顯示關閉「雜訊去除器」(左側) 與開啟「雜訊去除器」(右側) 時的標準結果。



雜訊去除器範例

在此範例中，您會計算 SOLIDWORKS Visualize 專案的影像，先關閉雜訊去除器，然後再開啟雜訊去除器。 然後您會檢查結果影像，並比較影像計算通過數、影像計算時間與影像品質。

產生基準線

首先，您要指定離線影像計算的選項。 然後，在關閉「雜訊去除器」的情況下，對專案進行影像計算以產生基準線 .jpg 影像。

  1. 開啟 system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\visualize\Food Processor.svpj。
  2. 按一下輸出工具 (主工具列)。
  3. 在對話方塊的影像計算 標籤的輸出檔案下：
    • 針對影像格式，選擇 JPEG (*.jpg)。
    • 針對輸出模式，選擇影像計算。
  4. 在解析度下：
    • 針對大小，選擇 800 x 800 像素。
    • 針對解析度，指定 96.00 像素/英吋。
  5. 在影像計算設定下：
    • 針對影像計算器選擇，選擇： 準確 。
    • 針對影像計算模式，選擇品質。
    • 針對影像計算通過數，指定 500。
  6. 針對影像計算裝置：
    • 選擇混合。
    • 選擇顯示進度。
  7. 按一下開始影像計算。
    影像計算標籤即會開啟。

    按一下 解除有關關閉 Visualize 的訊息 (如果出現)。

    離線影像計算操作需要幾分鐘才能完成。

  8. 影像計算完成時，請記下在視窗頂部報告的經過時間。
    基準線影像 Food Processor.jpg 會自動儲存到您的輸出資料夾。

使用雜訊去除器

現在可以使用雜訊去除器計算相同專案的影像。

首先，您需要初始化「雜訊去除器」以使其可供使用。 初始化「雜訊去除器」時，即使目前並未使用雜訊去除器，也需要特定數量的影像 RAM。 要將其用於特定影像計算，您需要在稍後的步驟中將其開啟。

  1. 在視窗左上方，按一下食物處理機標籤。
  2. 按一下工具 > 選項。
  3. 在對話方塊中，按一下 3D 視埠。
  4. 在雜訊去除器之下，選擇兩個選項：
    選項 敘述
    初始化雜訊去除器 使「雜訊去除器」可供使用。
    在主工具列中顯示按鈕 將切換雜訊去除器 加入至主工具列，您可在此按一下來開啟及關閉「雜訊去除器」。
  5. 按一下確定。
  6. 按一下切換雜訊去除器 (主工具列) 來開啟「雜訊去除器」。
    「雜訊去除器」即會開啟，以供在 3D 視埠中進行即時影像計算。

    現在您需要將其啟用為可進行離線影像計算。 同時，若要增強「雜訊去除器」的效能，您需要減少影像計算通過數。

  7. 按一下輸出工具 (主工具列)。
  8. 在對話方塊的影像計算 標籤上，設定下列選項：
    • 在影像計算設定之下，將影像計算通過數的值減少至 50。
    • 選擇啟用雜訊去除器。
  9. 按一下開始影像計算。
    新「影像計算」標籤即會開啟。 立即顯示中的 圖示會指示「雜訊去除器」已經開啟。

    按一下 解除有關關閉 Visualize 的訊息 (如果出現)。

  10. 影像計算完成時，請記下在視窗頂部報告的經過時間。
    在開啟「雜訊去除器」時計算的影像 Food Processor 1.jpg 會自動儲存到您的輸出資料夾中。
  11. 按一下輸出資料夾的連結。

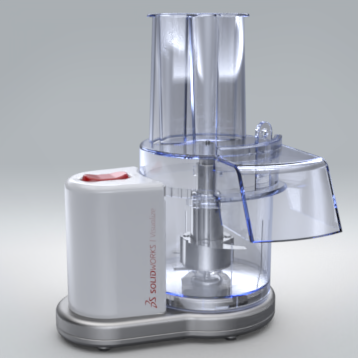

    您可在常用的影像檢視應用程式中開啟這兩個食物處理機的影像。 您可以放大並比較各區域的雜訊數量。 例如，縮放至刀軸周圍的區域：
    關閉雜訊去除器

    500 次通過數

    		 開啟雜訊去除器

    50 次通過數
    根據您的影像目標，使用「雜訊去除器」時，您甚至能夠以更少的通過數達到相同的影像計算品質。
    實際減少的通過數，以及因此花費的影像計算時間，取決於電腦的硬體與計算影像的全景。
