Distribution du chargement de palier

Le programme distribue le chargement de palier appliqué radialement et non pas uniformément le long de la coupe transversale d'une face cylindrique ou d'une arête de coque.

Variation sinusoïdale

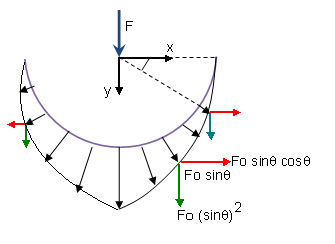

La figure montre une coupe transversale d'une face cylindrique ou une arête de coque en fonction de votre sélection. Pour des illustrations détaillées sur la manière dont le demi-espace est défini, voir Chargements des paliers.

Vous appliquez le chargement indiqué comme F. Le programme transfère le chargement sur chaque nœud le long de la circonférence des arêtes sélectionnées ou de la coupe transversale des faces sélectionnées sous la forme Fo sinΘ. La figure montre la composante x et y du chargement transféré par les flèches rouges et vertes. La valeur de Fo est déterminée par l'équilibre des forces.

n représente le nombre de noeuds le long de la circonférence.

Distribution parabolique

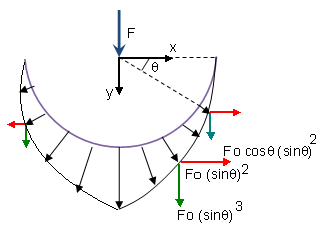

Pour la distribution parabolique, le chargement est transféré sur chaque nœud le long de la circonférence sous la forme Fo (1-x2), ce qui se réduit à Fo sin2Θ.

La valeur de Fo est basée sur les exigences d'équilibre des forces.

Ici n représente le nombre de noeuds le long de la circonférence.

Dans les exemples ci-dessus, la composante horizontale des forces montrées par des flèches rouges s'équilibre en raison de la sélection symétrique des entités. Il est vivement recommandé de vérifier que le maillage est également symétrique.

Force supplémentaire appliquée aux entités asymétriques

Une force supplémentaire est appliquée lorsque vous sélectionnez des faces ou arêtes asymétriques autour de la direction spécifiée de chargements de palier. Un message vous avertit lorsque la force supplémentaire est supérieure de 5 % au chargement de palier appliqué.

Dans l'exemple ci-dessous, l'entité sélectionnée n'est pas symétrique autour de la direction de chargement de palier spécifiée. La somme des composantes horizontales de la charge transférée P le long de la circonférence n'est pas nulle.

La charge déséquilibrée supplémentaire est calculée par l'équation suivante:

U.F. indique une force déséquilibrée.

Pour la distribution de la charge sinusoïdale:

Px = P cosΘ = Fo sinΘ cosΘ

Pour la distribution de la charge parabolique:

Px = P cosΘ = Fo sin2Θ cosΘ

Le pourcentage de la charge déséquilibrée est calculé comme suit (U.F./F) x 100.

En général, le raffinement du maillage et l'emplacement du noeud affectent le calcul de la force déséquilibrée en raison de la variation de Px le long de la circonférence.
