PropertyManager „Beibehaltener Bereich“

Fügen Sie Ihrem Modell beibehaltene Bereiche hinzu, die bei einer Topologie-Optimierung nicht geändert werden.

Sie können Bereiche des Modells einfrieren, die in Kontakt mit anderen Teilen stehen, beispielsweise Bereiche, die als Stütze für das Modell dienen, oder Bereiche, die Lageroberflächen darstellen. Diese Bereiche werden bei einer Topologie-Optimierung nicht berücksichtigt und bleiben unverändert.

So greifen Sie auf den PropertyManager Beibehaltener Bereich zu:

  • Klicken Sie mit der rechten Maustaste auf Fertigungsrestriktionen und wählen Sie Beibehaltenen Bereich hinzufügen aus.

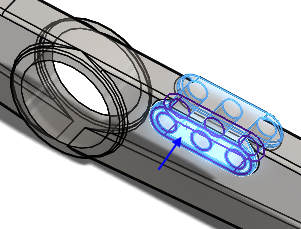

Flächen für Satz 2 Wählen Sie Flächen aus, die während der Optimierung unverändert bleiben.
Tiefe des beibehaltenen Bereichs Legen Sie die Tiefe des Bereichs fest, der während der Optimierung unverändert bleibt.

Geben Sie die Tiefe des beibehaltenen Bereichs in den gewünschten Einheiten ein.
Geometrievorschau Mit dieser Option zeigen Sie die festgelegte Geometrie an, die während der Optimierung beibehalten wird. Es wird eine Geometrievorschau der ausgewählten Fläche mit der beibehaltenen Bereichstiefe angezeigt.
Netzelementvorschau Mit dieser Option zeigen Sie die Netzelemente der festgelegten Geometrie an, die während der Optimierung beibehalten werden. Es wird eine Vorschau der Netzelemente einer ausgewählten Fläche mit der beibehaltenen Bereichstiefe angezeigt.

Flächen, auf die Lasten und Randbedingungen angewendet werden, werden automatisch als eingefrorene Bereiche behandelt. Wählen Sie auf der Registerkarte Topologie > Optionen die Option Bereiche mit Lasten und Einspannungen aus.
