Importazione di piani pavimento HomeByMe

È possibile esportare un piano pavimento da HomeByMe e importarlo in DraftSight.

HomeByMe, all'indirizzo Web www.HomeByMe.com, è un servizio online di pianificazione 3D che consente di configurare e visualizzare prodotti per la casa e layout di arredi usando una versione virtuale dell'ambiente domestico. È possibile convertire un piano pavimento in HomeByMe in un file .DSHBM da visualizzare e modificare in DraftSight.

È necessario disporre di un account utente HomeByMe prima di poter convertire un piano. È anche possibile utilizzare Facebook o Google per creare un account e registrare il proprio indirizzo e-mail con HomeByMe.

Esportazione di un piano pavimento da HomeByMe

Per esportare un piano pavimento da HomeByMe:

  1. Accedere a HomeByMe:
    • Aprendo www.HomeByMe.com in un browser Web.

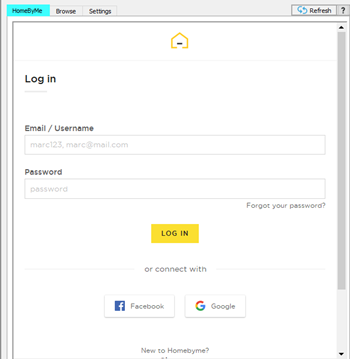

    • Facendo clic sulla scheda HomeByMe dal pannello attività in DraftSight.

  2. Accedere a HomeByMe.
  3. Fare clic su I miei progetti e selezionare un progetto.

    HomeByMe carica il progetto.

  4. Nella pagina del progetto, fare clic su Esporta nella parte superiore, accanto a Salva.
  5. Nella finestra Esporta come un file DraftSight, fare clic su Download.

    Il piano pavimento viene salvato come file .DSHBM.

    Rinominare il file per facilitare il riconoscimento.

Importazione di un piano pavimento in DraftSight

Per importare un piano pavimento HomeByMe in DraftSight:

  1. Procedere in uno dei modi seguenti:
    • Nella barra multifunzione, da Disegno e annotazione, fare clic su Importa > Piano pavimento HomeByMe .
    • Nella barra multifunzione, da Classico, fare clic su Strumenti > HomeByMe > Importa piano pavimento HomeByMe.
  2. Nel pannello attività, fare clic sulla scheda Impostazioni per configurare le unità di misura per il piano pavimento.
    1. Per le Unità, selezionare una delle opzioni seguenti:
      • Piedi e pollici
      • Millimetri
      • Centimetri
      • Metri
    2. Impostare Scala, Posizione e Rotazione.

      È possibile impostare queste opzioni prima o dopo l'importazione.

  3. Nella scheda Sfoglia, in Importa, fare clic su Sfoglia per individuare il file.

    Nell'anteprima viene visualizzata una miniatura del piano pavimento.

  4. Se il piano pavimento contiene più pavimenti, selezionarne uno dall'elenco.
  5. Fare clic su Genera.
  6. Fare clic su Zoom ottimizzato per visualizzare meglio i risultati nella scheda Modello.
Gli elementi seguenti nel piano pavimento vengono convertiti nella scheda Modello:
  • Finestre e porte in Blocchi
  • Pareti in Polilinee
  • Esterni in Polilinee
