部品のコンフィギュレーションをクイック ビュー モードで開く

部品をクイック ビュー モードで開くときに、開くコンフィギュレーションを指定できます。 これは eDrawings® でも行えます。

指定したコンフィギュレーションをクイック ビュー モードで開く前に、クイック ビュー モードで使用可能なコンフィギュレーションを指定する必要があります。 最初に部品を解決済みモードで開いて、他のユーザーが表示できるコンフィギュレーションを決定します。

部品のコンフィギュレーションをクイック ビュー モードで開くには:

  1. system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\user interface\jack_parts.sldprt を開きます。
  2. ConfigurationManager で、後続のコンフィギュレーションを右クリックし、表示データ マークを追加（Add Display Data Mark）をクリックします。
    • ベース
    • 外側
    ベース（Base）と外側（Outer）に アイコンが表示されます。 他のコンフィギュレーションは同じままです。
  3. 部品を保存して閉じます。
  4. 開く（Open） またはファイル（File） > 開く（Open）をクリックします。
  5. ダイアログボックスで：
    1. jack_parts.sldprt を選択します。
    2. モード（Mode）でクイック ビュー（Quick view）を選択します。
    3. コンフィギュレーション（Configurations）で外部（Outer）を選択します。
      選択できるのは、ベース（Base）および外側（Outer）コンフィギュレーションのみです。
    4. 開く（Open）をクリックします。

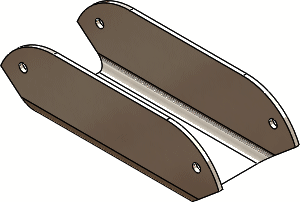

    外部（Outer）コンフィギュレーションの部品が、クイック ビュー モードで開きます。 ベース（Base）および外側（Outer）コンフィギュレーションは、ConfigurationManager で利用可能です。
