벡터 플롯 옵션 PropertyManager

벡터 플롯 옵션 PropertyManager에서 벡터 플롯의 벡터 기호 모양을 동적으로 제어할 수 있습니다.

옵션

크기 플롯에서 벡터 크기를 조절합니다. 화살표를 사용하거나 또는 슬라이더를 끌어 벡터의 크기를 변경합니다.
밀도 플롯에서 벡터의 밀도를 조절합니다.
  면만 이 확인란을 선택하면 모델면에만 벡터가 표시됩니다.
  색상표와 일치 벡터에 플롯과 같은 색상표를 사용합니다.
  단색 플롯의 모든 벡터에 사용자가 선택한 색을 지정합니다. 벡터 색을 변경하려면 색 편집을 클릭합니다.
다음 그림은 벡터 플롯 옵션의 예입니다.

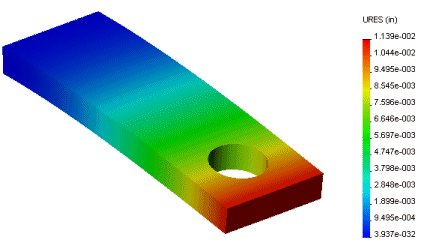

총변위 등고선 플롯 총변위 벡터 플롯(기본 벡터 옵션)
총변위 벡터 플롯(벡터 크기가 더 큼) 총변위 벡터 플롯(벡터 밀도가 더 큼)

벡터 플롯 사용자 정의하기

벡터 플롯을 사용자 정의하는 방법

  1. 스터디를 실행한 후 원하는 해석량의 벡터 플롯을 작성합니다.
  2. 벡터 플롯 아이콘을 오른쪽 클릭한 후 벡터 플롯 옵션을 선택합니다.
    벡터 플롯 옵션 PropertyManager가 나타납니다.
  3. 크기 스핀 화살표를 사용하여 벡터 화살표의 크기를 조정합니다.
  4. 밀도 스핀 화살표를 사용하여 플롯의 벡터 밀도를 조정합니다.
  5. 필요한 경우 면만을 선택하여 모델 경계의 벡터만 플롯합니다.
  6. 색상표와 일치을(를) 선택하여 플롯에 사용된 것과 동일한 색상표를 사용하거나 단색을(를) 선택하여 벡터 플롯에 단색을 사용합니다.
  7. 를 클릭합니다.
