선택한 모델 모서리에서의 원하는 결과를 2D 그래프로 작성할 수 있습니다. 이 그래프에는 결과(Y축)와 선택한 모서리의 파라매트릭 거리(X축)가 표시됩니다. 이 옵션은 하나의 모서리만 선택한 경우에만 사용할 수 있습니다.
- 그래픽 영역에 원하는 결과 플롯을 표시합니다.
- Simulation 스터디 트리에서 플롯 아이콘을 오른쪽 클릭하고 프로브
을(를) 선택합니다.
-
프로브 결과 PropertyManager의 옵션에서 선택 요소에서를 선택합니다.
-
결과에서 다음을 수행합니다.

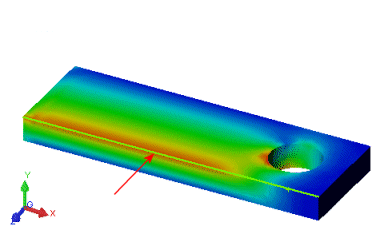

- 그래픽 영역에서, 표시된 결과를 플롯할 모서리를 클릭합니다.
-
업데이트를 클릭합니다.
선택한 모서리와 관련된 모든 절점에 대해 결과 값이 나열됩니다. 파라매트릭 변수를 바꾸려면 모서리 플롯 뒤집기를 선택합니다.
-
보고서 옵션에서 플롯을 클릭합니다.
모서리 플롯 창에 표시된 결과(그래프의 Y축) 값과 선택한 모서리에서 1로 정규화된 파라매트릭 거리 값(X축)이 표시됩니다.
-
를 클릭하여 그래프 창을 닫습니다.
-
를 클릭합니다.
