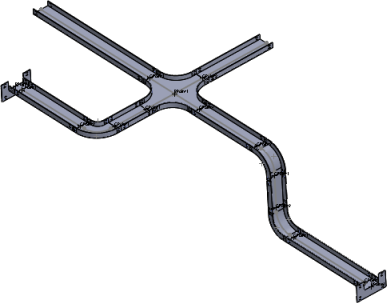

케이블 트레이 또는 도관 작성

케이블 트레이 또는 도관을 작성하는 방법:

  1. 다음 중 하나를 수행합니다.
    • 부품 삽입 tool_Insert_Components_Assembly.gif(어셈블리 도구 모음)을 클릭하거나, 설계 라이브러리, 파일 탐색기, 열린 파트 창 또는 Windows 탐색기에서 끌어서 주요 어셈블리에 다음 항목을 삽입합니다.
    • 평면에 연결점 하나를 작성하여 배관을 시작합니다. 배관 도구 모음(사용자 정의 배관)에서 점에서 시작 명령을 클릭합니다.
    배관이 시작되는 지점의 부품은 주요 어셈블리의 파트를 그대로 유지하지만 배관 하위 어셈블리의 파트로는 포함되지 않습니다.
  2. 케이블 트레이 어셈블리를 작성하려면 케이블 트레이 이음쇠를 삽입합니다.
  3. 배관 속성 PropertyManager에서 옵션을 설정하고 PM_OK.gif을 클릭합니다.
    새 배관 하위 어셈블리가 FeatureManager 디자인 트리에 [케이블트레이 <n>-<어셈블리_이름>]으로 나타납니다.
    위 2단계에서 단계의 순서가 바뀌면 새 배관 하위 어셈블리의 이름이 [하니스<n>-<어셈블리_이름>]으로 나타납니다.

    또한 다음 절차를 사용하여 전기 도관을 작성할 수도 있습니다.
