예: 상황내 관계 충돌

이 예제는 어셈블리에 단일 설정을 가진 부품이 상황내 관계 유도로 다중 설정을 가진 부품으로 작성된 하위 어셈블리를 가진 어셈블리에 생길 수 있는 충돌을 설명한 것입니다.

  1. Assem1에서 다음을 수행합니다.
    • 빨간색 부품에 설정 두 개가 있습니다. 50mm, 100mm.
    • Assem1에도 설정 두 개가 있습니다. 50mm, 100mm.
    • 50mm의 Assem1 설정에서 빨간색 부품에 상황내 관계를 사용하여 노란색 부품을 작성합니다.

    • 어셈블리의 100mm 설정으로 변경하면, 노란색 부품 크기가 빨간색 부품에 지정한 상황내 관계에 준하여 변경됩니다.

  2. Assem2에서 다음을 수행합니다.

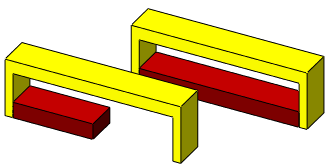

    • 하위 어셈블리 Assem1(50mm)의 두 인스턴스를 추가합니다.

    • Assem1의 한 인스턴스를 100mm 설정으로 변경합니다.

문제점 노란색 부품이 한 개의 설정을 가지고 있으므로, 한 가지 크기만 가질 수 있습니다.
해법: 노란색 부품의 다른 설정을 작성하고 하위 어셈블리의 한 인스턴스의 설정으로 지정합니다.
성능 평가에서 수정하기을(를) 클릭하여 노란색 부품에 파생된 설정을 추가합니다.
