도면 배율

도면 배율은 시트나 뷰에 적용됩니다. 활성 도면 시트의 배율은 창 하단에 있는 상태 표시줄에 표시되며, 활성 뷰의 배율은 뷰 PropertyManager에 표시됩니다. 도면을 인쇄할 때, 배율을 조절할 수 있습니다.

배율 설정

배율 지정하는 방법:

  • 기존 도면 시트의 배율을 지정하려면, 다음 중 하나를 수행합니다.

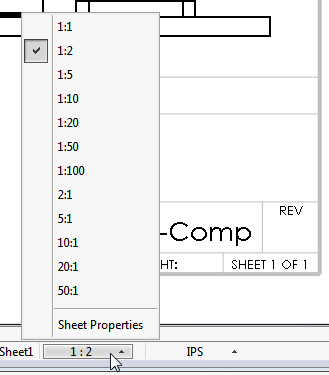

    • 상태 표시줄에서 시트 배율을 클릭하고 배율을 클릭합니다.

    • 시트를 오른쪽 클릭하고 속성을 선택한 다음 배율 값을 편집합니다.
  • 도면뷰의 배율을 지정하려면, 다음 중 하나를 수행합니다.
    • 기존 도면뷰의 경우, 뷰를 선택하고 PropertyManager에서 배율을 지정합니다.
    • 뷰를 삽입할 때 PropertyManager가 표시되는 새 도면뷰의 경우(모델, 투상도, 지정 명명도 등), PropertyManager에서 배율을 지정합니다.
사용자 정의 배율 사용의 미리 설정된 옵션은 치수 규격에 따라 다를 수 있습니다.

자동 배율

도면 옵션의 새 도면뷰 자동 축척 옵션은 다음과 같이 새 뷰의 배율을 제한합니다.
  • 이 옵션을 선택하면, SOLIDWORKS 소프트웨어가 도면 시트에 이상적인 배율을 자동으로 지정하며 도면 시트 배율을 뷰 배율과 동일하게 맞춥니다.
  • 이 옵션을 선택하지 않으면, 새 뷰를 삽입할 때 도면 시트의 배율을 사용합니다.
투상도, 보조도, 단면도를 삽입하면, 모체 배율 사용으로 지정됩니다.. 모체 뷰의 배율을 변경하면, 그 뷰를 사용하는 모든 자손 뷰의 배율이 함께 업데이트됩니다.

PropertyManagers에서 배율 조절

모체 배율 사용 모체뷰에서 사용된 배율과 동일한 배율을 사용합니다. 모체 뷰의 배율을 변경하면, 그 뷰를 사용하는 모든 자손 뷰의 배율이 함께 업데이트됩니다.
시트 배율 사용 도면 시트에서 사용된 배율과 동일한 배율을 사용합니다.
사용자 정의 배율 사용 사용자가 지정한 배율을 사용합니다. 사용자 정의를 선택하면 다음 형식으로 아래 상자 안에 배율을 입력합니다. x:x or x/x. 모델 텍스트 배율 사용을 선택해서 파트에서 주석 보기에 사용된 지오메트리를 유지합니다.
사용자 정의 배율 사용의 미리 설정된 옵션은 치수 규격에 따라 다를 수 있습니다.
