탭 및 홈 도구의 개선 사항으로는, 그룹화 연결, 비선형 모서리 사용, 홈 코너 형상 및 관통 컷이 포함됩니다.
그룹 연결
모든 파라미터가 피처에 균일하게 적용되도록 탭 및 홈 피처 그룹을 함께 연결할 수 있습니다. 연결된 그룹의 파라미터를 편집하면 그룹의 모든 탭 및 홈 피처가 적절히 업데이트됩니다.
그룹을 연결하려면 탭 및 홈 PropertyManager의 선택에 있는 그룹 목록에서 요소를 선택하고 그룹 연결을 선택합니다.

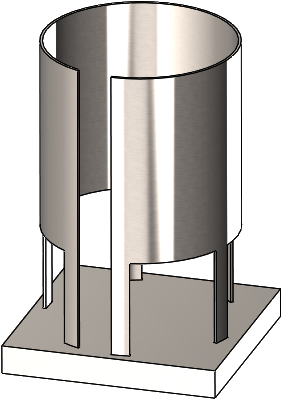

비선형 모서리
탭 및 홈 피처를 생성할 때 비선형 모서리를 선택할 수 있습니다.
홈 길이 및 너비
홈의 길이 및 너비에 대한 오프셋 값을 지정할 수 있습니다.
탭 및 홈 PropertyManager의
홈에서 다음을 설정할 수 있습니다.
- 홈 길이 오프셋
- 홈 너비 오프셋
- 동등한 오프셋. 홈 길이 오프셋 및 홈 너비 오프셋에 대해 같은 값을 설정합니다.
관통 컷
컷이 가능하면 홈은 항상 관통 컷으로 생성됩니다. 관통 컷을 원하지 않으면 탭 및 홈 PropertyManager 아래 홈에서 관통 컷 아님을 선택합니다. 모델에서 관통 컷이 불가능하면(예: 단일 바디의 모델) 관통 컷 아님을 사용할 수 없습니다.
 |
 |

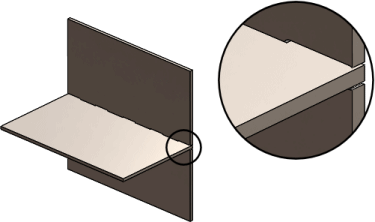

| 관통 컷 아님을 선택 취소한 경우 |
관통 컷 아님을 선택한 경우 |
