O alinhamento entre vistas no SOLIDWORKS é automático e ajustável. Por exemplo, 3 vistas padrão são alinhadas automaticamente na horizontal e na vertical, enquanto vistas de seção, projetada e auxiliar são alinhadas na direção apropriada.
Você pode arrastar as vistas dentro do alinhamento correto. Pode também quebrar o alinhamento e arrastar as vistas para qualquer lugar na folha de desenho. Você pode girar as vistas e exibi-las ou ocultá-las.

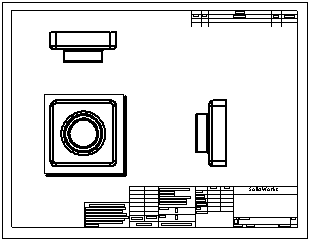

As 3 vistas padrão são alinhadas automaticamente. A vista superior é restrita horizontalmente e a vista direita é restringida verticalmente por padrão.

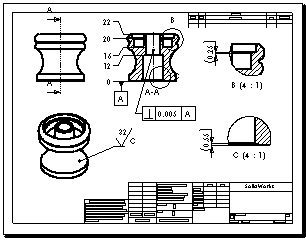

As vistas de seção são alinhadas automaticamente na direção do corte. As vistas de detalhe não são alinhadas.
