Tabela de punção

Você pode inserir uma tabela de punção em uma vista de padrão plano de peças de chapas metálicas em desenhos.

As tabelas de punção contêm os recursos dos formulários e das bibliotecas usados nos corpos de chapas metálicas, incluindo:
Rótulo Anotação adicionada a cada recurso de punção do padrão plano
Local X Distância do eixo X até o ponto de inserção da ferramenta
Local Y Distância do eixo Y até o ponto de inserção da ferramenta
ID da punção Propriedade do recurso de ferramenta de conformação/biblioteca utilizado no componente
Quantidade Número de vezes em que o recurso de formulário/biblioteca foi utilizado no padrão plano
Ângulo Ângulo entre o eixo X e a ferramenta

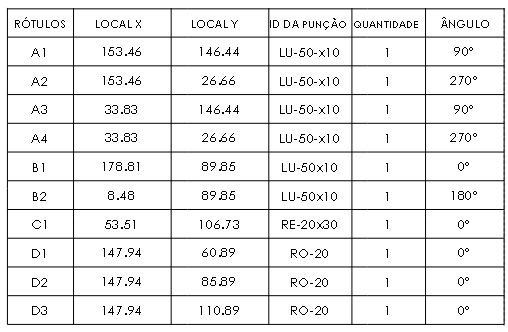

Punch Table Part - flat-pattern-view

Punch Table
